Wąskie koło pasowe paska klinowego

Wąskie koło pasowe HAWEN to mechaniczny element przekładni z pojedynczym rowkiem klinowym, stosowany głównie do współpracy z pasami klinowymi do przenoszenia mocy. Dzięki prostej konstrukcji i niskim kosztom nadaje się do różnych scenariuszy przemysłowych i codziennych. Nasze produkty są szeroko stosowane w urządzeniach automatyki, maszynach precyzyjnych, przekładniach przemysłowych i innych dziedzinach. Zapraszamy klientów do dostosowywania produktów według rysunków lub odwiedzania naszej fabryki.

Specyfikacja produktu

Nazwa produktu

Tworzywo

Masa brutto (kg)

Jednostka (EA)

Wymiar

Obróbka powierzchniowa

Wymagania środowiskowe

Wymóg przetwarzania

Pole aplikacji

Dokładność obróbki

Baza klientów

Udział w rynku w Chinach

Uwagi

Wąskie koło pasowe paska klinowego

Stal automatowa 1215

-

EA

Φ59,18×15,87

Cynkowanie

Zgodny z międzynarodowymi standardami, takimi jak ROHS i REACH

Obróbka mechaniczna

Sprężarki powietrza, suszarki bębnowe i inny sprzęt

≤0,015 mm

Nidec

5%

Możliwość dostosowania według rysunków

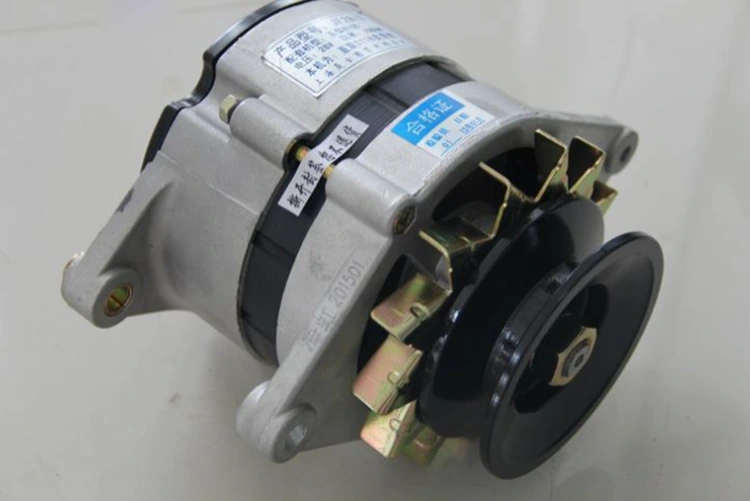

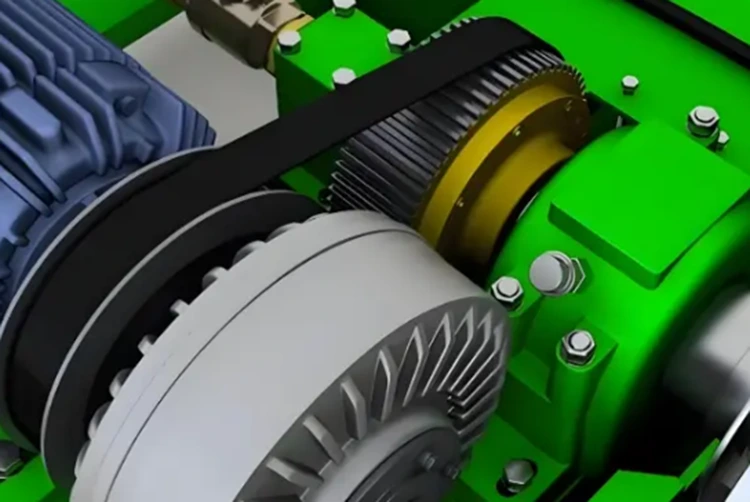

Pola zastosowania produktu

HAWEN (Trilon) jest głęboko zaangażowany w przemysł maszynowy od ponad 20 lat. Od 2005 roku nasza firma prowadzi szczegółowe prace badawczo-rozwojowe w zakresie jednorowkowych kół pasowych i różnego rodzaju kół pasowych samochodowych. Ten produkt jest przetwarzany i formowany ze stali automatowej 1215. Nasze produkty obejmują szeroką gamę branż:

1. Urządzenia takie jak wentylatory i sprężarki powietrza: Używane do ciągłego przenoszenia mocy w fabrykach (np. systemy wentylacyjne lub transport cieczy). Jego konstrukcja może dostosować się do warunków pracy średniej mocy, średnich i niskich prędkościach.

2.Wentylatory odśrodkowe lub pompy śrubowe: Koła pasowe wykonane z żeliwa szarego mogą zapewnić stabilną przekładnię.

3. Precyzyjna produkcja: znormalizowana konstrukcja, rygorystyczny dobór materiałów, wyrafinowana technologia przetwarzania i kontrola jakości zapewniają wysoką wydajność, trwałość i wymienność w przekładniach średniej i dużej mocy, jak omówiono na podstawie kluczowych wymiarów poniżej.

4. Automatyka i maszyny ogólne: Powszechnie stosowane w wentylatorach, sprężarkach powietrza i innym sprzęcie; w wentylatorach odśrodkowych lub pompach śrubowych koła pasowe z żeliwa szarego mogą zapewnić stabilną siłę przenoszącą.

5. Wysoka precyzja przekładni: Moc przenoszona jest przez tarcie między paskiem a kołem pasowym. Ze względu na możliwy niewielki poślizg paska klinowego w rowku koła pasowego, przełożenie przekładni nie jest całkowicie stałe, ale zwykle może spełnić potrzeby ogólnych zastosowań przemysłowych.

6. Wysoka wydajność i łatwa konserwacja: Wydajność przekładni może osiągnąć ponad 95%. Cechy: Konstrukcja paska klinowego umożliwia dokładne dopasowanie go do koła pasowego, co zmniejsza straty energii. Nośność: Koło pasowe paska klinowego może wytrzymać określone obciążenie. Stabilność: Przekładnia koła pasowego paska klinowego ma dobrą stabilność, co może zmniejszyć wibracje i uderzenia podczas transmisji oraz zapewnić stabilną pracę sprzętu mechanicznego. Możliwości adaptacji: Przekładnia z paskiem klinowym nadaje się do różnych warunków i środowisk pracy i może dostosować się do trudnych warunków pracy, takich jak wilgoć i korozja, poprzez obróbkę powierzchni (np. cynkowanie, hartowanie wysoką częstotliwością).

Sprzęt do aplikacji produktu i główni klienci

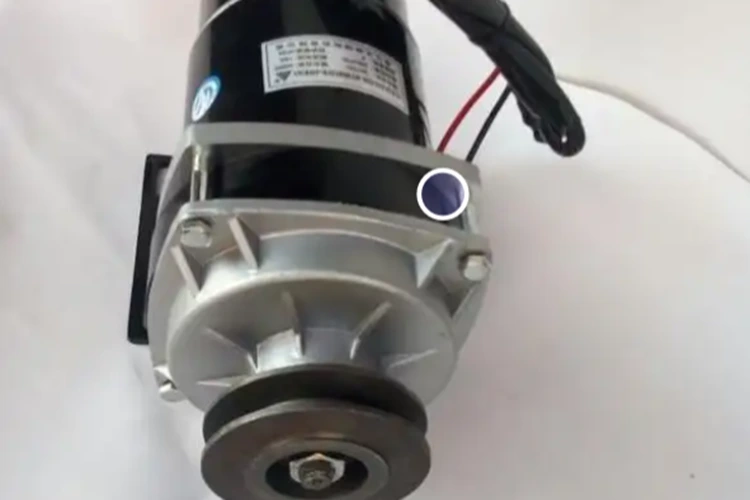

Powyższe produkty są stosowane głównie w sprężarkach powietrza i silnikach pomp wodnych, a głównymi klientami są Nidec, Asco i inne znane przedsiębiorstwa.

Parametry techniczne: Koło pasowe ze stali automatowej z jednym rowkiem 1215

Główne cechy jakościowe	Podstawowe wskaźniki techniczne	Norma GB/T 13575.1-2022	Standard branżowy	Standard HAWEN
Stabilność otworu wewnętrznego	Tolerancja otworu wewnętrznego	-	≤0,026 mm	≤0,015 mm
Zgodność typu rowka	Kąt rowka	-	≤1°	≤0,5°
Precyzja przekładni i żywotność	Wybicie	-	≤0,15 mm	≤0,05 mm
Żywotność usługi	Odporność na korozję (test neutralnej mgły solnej)	48h	72 godz	96 godz
Przyjazność dla środowiska	Ograniczenie substancji niebezpiecznych	-	Zgodny z normami UE	Zgodny z normami UE

Podstawowe zalety

Możemy pochwalić się dużymi możliwościami technicznymi w zakresie badań i rozwoju oraz precyzyjnym sprzętem produkcyjnym. W procesie wspólnego projektowania przyszłych produktów z klientami, technologia HAWEN zawsze pozwala znaleźć optymalne rozwiązanie i zyskać uznanie klientów. Wdrażamy w 100% automatyczną kontrolę jakości online i osiągamy precyzyjną produkcję dzięki następującym środkom:

● Kontrola źródła: Ściśle kontroluj konsystencję surowców od etapu zakupu, aby zapewnić stabilną wydajność materiałów.

● Precyzyjna obróbka: Zastosuj precyzyjny sprzęt do zautomatyzowanego przetwarzania, aby zagwarantować dokładność wymiarową produktu (np. tolerancja otworu wewnętrznego ≤0,015 mm).

● Monitorowanie całego procesu: Monitoruj parametry produkcji w czasie rzeczywistym za pośrednictwem systemu detekcji online, aby wykrywać i korygować odchylenia w odpowiednim czasie.

● Stałe zapewnienie jakości: Wyeliminuj błędy obsługi ręcznej, aby zapewnić stabilną wydajność każdego produktu.

● Wysoki stopień kwalifikacji: Poziom kwalifikacji produkcji jest kontrolowany na poziomie 99,99%, a poziom kwalifikacji fabrycznej sięga 100%.

● Poprawa wydajności: Zautomatyzowane procesy ograniczają interwencje ręczne i obniżają koszty produkcji.

Sprawujemy ścisłą kontrolę nad przyjaznością dla środowiska produktów, począwszy od wyboru surowców, po produkcję i przetwarzanie:

● Surowce przyjazne dla środowiska: Stosuj stal automatową 1215 w celu ograniczenia substancji niebezpiecznych, zgodnie z normami dotyczącymi materiałów przyjaznych dla środowiska.

● Obróbka powierzchniowa: Zastosuj technologię galwanizacji, która pokrywa warstwę cynku na powierzchni metalu lub stopu stali metodami chemicznymi lub elektrochemicznymi, aby chronić ją przed korozją środowiskową i rdzą.

● Certyfikat środowiskowy: Wszystkie produkty przeszły międzynarodowe certyfikaty środowiskowe, takie jak ROHS i REACH, potwierdzające, że nie zawierają substancji niebezpiecznych.

● Proces produkcyjny: Zautomatyzowane linie produkcyjne zmniejszają zużycie energii i wytwarzanie odpadów bez kontaktu z ręką w całym procesie. Dzięki w pełni zautomatyzowanemu sprzętowi do testowania online każdy produkt przechodzi pełną kontrolę wymiarów, tolerancji geometrycznych i wad powierzchniowych przed wysyłką do fabryki, aby zapewnić spójność partii.

Posiadamy wieloletnią współpracę wspierającą ze znanymi krajowymi i zagranicznymi producentami silników, zdobywając szerokie uznanie. Dzięki 20-letniemu doświadczeniu technicznemu stale optymalizujemy stopień wykorzystania materiałów i procesy produkcyjne. Nasze produkty przeszły certyfikaty systemu jakości ISO9001 i IATF16949, zapewniające pełną identyfikowalność od magazynowania surowców po dostawę gotowego produktu.

● Wydajny zespół badawczo-rozwojowy: szybka reakcja, oszczędność kosztów i czasu rozwoju; może dostosować projekty o specjalnych kształtach, odpowiednie do zastosowań klientów, zgodnie z wymaganiami ich systemów przemysłowych.

● Zdolność produkcyjna: Posiadamy 120 zestawów precyzyjnego sprzętu CNC, jedną w pełni automatyczną linię produkcyjną do czernienia, jedną w pełni automatyczną linię do czyszczenia ultradźwiękowego i ponad 10 zestawów automatycznego sprzętu testującego. Miesięczna zdolność produkcyjna sięga 300 000 sztuk, przy obecnym miesięcznym wolumenie sprzedaży około 150 000-200 000 sztuk i nadwyżce miesięcznych mocy produkcyjnych na poziomie 30%-50%.

Kierujemy się ostatecznym zapotrzebowaniem rynku, koncentrując się na:✅

Poprawa wydajności i redukcja kosztów✅

Niski poziom hałasu i wysoki współczynnik kwalifikacji✅

Ochrona środowiska

● Większa elastyczność w zakresie zmian projektowych

● Wysoka efektywność i szybkość w procesie decyzyjnym

● Krótki czas realizacji zamówień na surowce i różne akcesoria: Z siedzibą w prowincji Zhejiang, „rodzinnym mieście produkcji w Chinach”, posiadamy bogaty łańcuch dostaw dostawców.

● Niezawodne, wydajne i wysokiej jakości rozwiązania firmy HAWEN pozwalają wszystkim klientom uniknąć objazdów – gdy już nas wybiorą, nie będą skłonni do zmiany dostawcy.

● Wybór HAWEN oznacza obniżenie kosztów rozwoju, testów, produkcji i obsługi posprzedażnej ponoszonych przez klientów.

Wybór materiału

Stal 1215 to przyjazna dla środowiska stal automatowa, która nie zawiera substancji niebezpiecznych, takich jak ołów i charakteryzuje się doskonałą obrabialnością, dzięki czemu nadaje się do produkcji precyzyjnych części mechanicznych.

● Stabilne właściwości fizyczne: Gęstość materiału utrzymuje się na stabilnym poziomie 7,85 g/cm3.

● Skład chemiczny: Węgiel (≤0,09%), Mangan (0,75%-1,05%), Fosfor (0,04%-0,09%) i Siarka (0,26%-0,35%). Stosunkowo wysoka zawartość siarki poprawia skrawalność, przy jednoczesnym spełnieniu norm środowiskowych.

● Właściwości mechaniczne: Ma doskonałą dokładność wymiarową; wytrzymałość na rozciąganie w stanie walcowanym na gorąco wynosi 390-540 MPa, która po ciągnieniu na zimno może osiągnąć 490-755 MPa, przy twardości 160-190HB i może być bezpośrednio przetwarzana bez obróbki cieplnej.

● Formy dostawy: Dostarczane w postaci walcowanej na gorąco stali okrągłej, prętów gładkich ciągnionych na zimno i prętów szlifowanych; różne kształty przekroju poprzecznego można formować w procesie wytłaczania na zimno, oszczędzając straty materiału i czas przetwarzania.

● Skrawalność: Gładkie skrawanie i dobre właściwości łamania wiórów zmniejszają zużycie narzędzia i poprawiają wykończenie powierzchni; szczególnie nadaje się do ciągłego przetwarzania masowego za pomocą zautomatyzowanych urządzeń, takich jak tokarki automatyczne i tokarki CNC; jego odporność na zużycie lub korozję można zwiększyć poprzez nawęglanie powierzchniowe lub niklowanie.

Kontrola procesu

● Kontrola tolerancji otworu wewnętrznego: Osiągnięcie wysokiej precyzji wynoszącej ±0,015 mm stawia niezwykle wysokie wymagania sprzętowi przetwarzającemu i stabilności procesu. Tak precyzyjny zakres tolerancji wymaga dużej dokładności sprzętu obróbczego (np. obrabiarek CNC), wysokiej jakości narzędzi skrawających i stabilnych procesów (np. kontrola temperatury, tłumienie drgań); każde niewielkie odchylenie może prowadzić do problemów z jakością produktu. Nasza firma stosuje zaawansowane technologie w celu zapewnienia gwarancji: realizowane za pomocą precyzyjnych przyrządów pomiarowych (np. współrzędnościowej maszyny pomiarowej (CMM), testera okrągłości, przyrządu do pomiaru profili), ścisłej kontroli procesu (np. statystycznej kontroli procesu (SPC)) i stabilnego środowiska przetwarzania w celu zapewnienia spójności masowej produkcji.

● Wartość zastosowania: W precyzyjnych układach przekładni tolerancja otworu wewnętrznego bezpośrednio wpływa na dokładność dopasowania części i wałów, co jest powiązane z wydajnością przekładni, kontrolą hałasu i żywotnością produktu oraz jest podstawowym wskaźnikiem technicznym wysokiej klasy produkcji.

● Sprawujemy ścisłą kontrolę nad całym procesem produkcyjnym, aby zapewnić stabilność i trwałość produktów w trakcie użytkowania.

● Dopasowanie wydajności materiału: Ściśle kontroluj twardość materiału i procesy obróbki cieplnej w celu poprawy odporności na zużycie i wytrzymałości zmęczeniowej.

Obróbka powierzchniowa - Galwanizacja

Ponieważ jednorowkowe koło pasowe paska klinowego jest wykonane z materiałów metalowych, trudne warunki pracy nieuchronnie spowodują rdzę lub korozję części zamiennych. Nasza firma posiada profesjonalny i doświadczony podstawowy zespół badawczo-rozwojowy. Przez lata praktycznego doświadczenia i prób opracowaliśmy specjalną formułę obróbki powierzchni dla tego produktu i zastosowaliśmy w pełni automatyczny sprzęt galwaniczny z w pełni automatycznym systemem suszenia. Grubość warstwy galwanicznej spełnia standardy krajowe, przemysłowe i międzynarodowe, osiągając wykończenie na poziomie mikrona. W całym procesie nie ma kontaktu ręcznego, co zwiększa odporność produktów na korozję, spełnia standardy branżowe i zmniejsza ryzyko kolizji produktu spowodowanej kontaktem ręcznym.

Uwaga: dostępne są również inne metody obróbki powierzchni, takie jak czernienie i niklowanie, które można dostosować do wymagań klienta.

Wymagania środowiskowe

Wszystkie produkty spełniają wymagania środowiskowe w zakresie materiałów i obróbki powierzchni oraz są poparte raportami certyfikacyjnymi w zakresie ROHS i REACH.

Możliwości badawczo-rozwojowe i dostosowywania

Nasz profesjonalny zespół techniczny badawczo-rozwojowy ma 20 lat dogłębnego doświadczenia w branży. Możemy sprostać potrzebom klientów i rozwiązać ich problemy zgodnie z ich specyficznymi wymaganiami i obszarami zastosowań, a także dostosować koła pasowe o specjalnym kształcie. Serdecznie zapraszamy klientów do dostarczenia rysunków do dostosowania, w tym niestandardowych produktów z wyznaczonymi surowcami i obróbką powierzchni, a także zapraszamy klientów zagranicznych do odwiedzenia naszej fabryki.

Synergia z Nowej Struktury Organizacyjnej

Nowa struktura organizacyjna umożliwia HAWEN spełnianie oczekiwań klientów w oparciu o efektywną współpracę.

Klienci krajowi i udział w rynku

Prowadzimy długoterminową współpracę strategiczną z klientami krajowymi, takimi jak Sanjiang Electric, LG Tianjin i Nidec, a współpraca trwa ponad dziesięć lat. Do chwili obecnej nasza firma osiągnęła 20% udziału w rynku jednorowkowych kół pasowych paska klinowego w Chinach.
