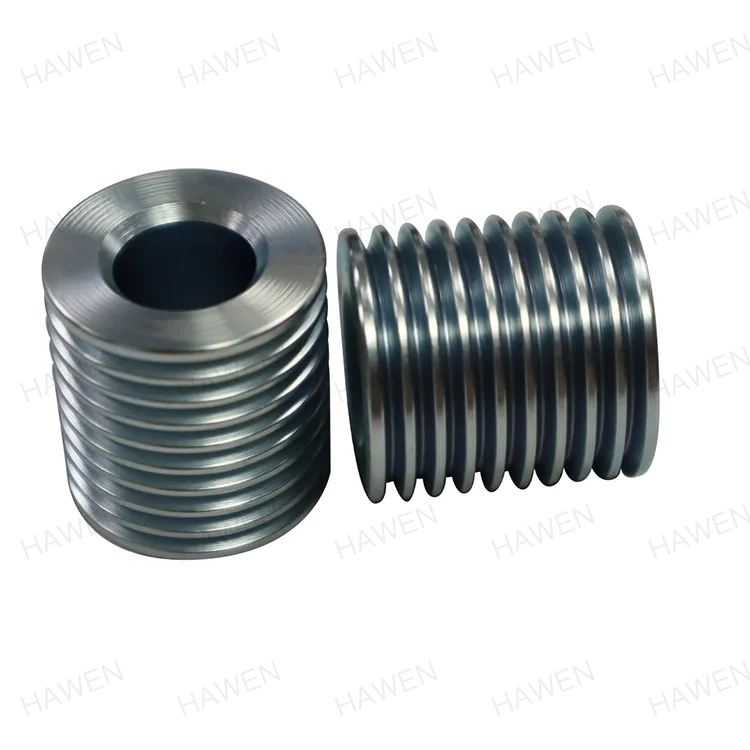

Koło pasowe paska klinowego

HAWEN angażuje się w dostarczanie wysokiej jakości produktów z zakresu kół pasowych w oparciu o zaawansowane doświadczenie produkcyjne. Koło pasowe paska klinowego charakteryzuje się precyzyjną obróbką i niezawodnym działaniem. Jako profesjonalny producent oferujemy usługi dostosowane do potrzeb odbiorców z branży motoryzacyjnej i AGD.

Specyfikacja produktu

Pola zastosowania produktu

HAWEN (Trilon) jest głęboko zaangażowany w przemysł uniwersalnych kół pasowych do silników od ponad 20 lat. Nasze koła pasowe są precyzyjnie wykonane ze stali węglowej 45 # i stali automatowej 1215. Po raz pierwszy wdrożyliśmy półautomatyczne procesy produkcyjne w 2005 roku, a następnie w 2012 roku uruchomiliśmy niezależnie opracowaną, w pełni automatyczną linię produkcyjną, realizując zintegrowany proces produkcyjny od podawania pręta do formowania gotowego produktu. To ulepszenie nie tylko zmniejsza koszty pracy, ale także poprawia wydajność produkcji, zapewniając jednocześnie ultrawysoką precyzję produktu.

W porównaniu z poprzednimi procesami półautomatycznymi, wydajność naszej produkcji wzrosła o 40%, a stopień niezgodności produktu jest skutecznie kontrolowany poniżej 50 PPM. W obliczu ostrej konkurencji cenowej na rynku sami osiągnęliśmy redukcję kosztów i poprawę wydajności, pomagając jednocześnie naszym klientom maksymalizować zyski i zwiększać ich wspólny udział w rynku.

Koła pasowe produkowane przez firmę HAWEN mogą łagodzić uderzenia obciążenia podczas przenoszenia mocy; napęd koła pasowego charakteryzuje się stabilną pracą, niskim poziomem hałasu i niskimi wibracjami. Nasze produkty charakteryzują się precyzyjnym otworem wewnętrznym z tolerancją ±0,003 mm, a bicie zewnętrzne jest kontrolowane w zakresie 0,03 mm, co zapewnia stabilność i trwałość procesu przekładni. Sprawujemy ścisłą kontrolę nad twardością materiału i procesami obróbki cieplnej, a chropowatość powierzchni produktu może osiągnąć Ra1,6 lub mniej, skutecznie poprawiając odporność na zużycie i wytrzymałość zmęczeniową.

Dzięki w pełni zautomatyzowanemu sprzętowi do testowania online każdy produkt przed dostawą przechodzi pełną kontrolę wymiarów, tolerancji geometrycznych i wad powierzchniowych, aby zapewnić spójność partii. Posiadamy długoletnią współpracę wspierającą ze znanymi krajowymi i zagranicznymi producentami silników, zdobywając szerokie uznanie w branży. Dzięki 20-letniemu doświadczeniu technicznemu stale optymalizujemy wykorzystanie materiałów i procesy produkcyjne. Nasze produkty z kołami pasowymi uzyskały certyfikaty systemu jakości ISO9001 i IATF16949, zapewniające pełną identyfikowalność od magazynowania surowców do dostawy gotowego produktu.

Sprzęt do aplikacji produktu i główni klienci

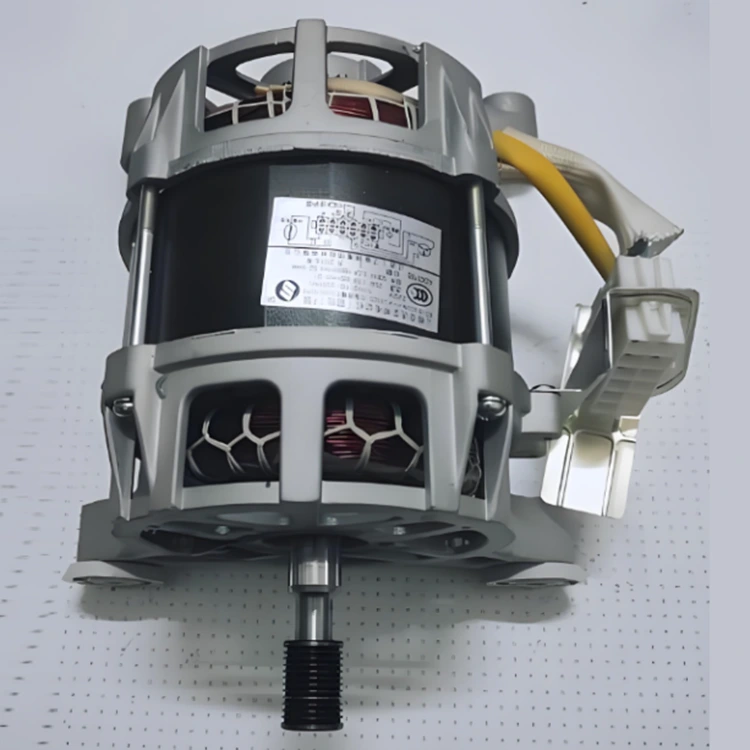

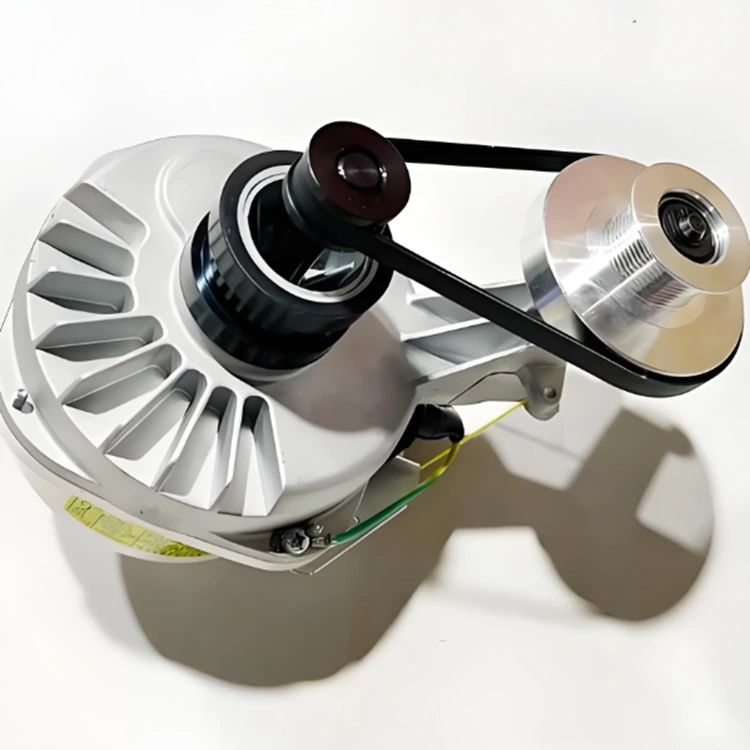

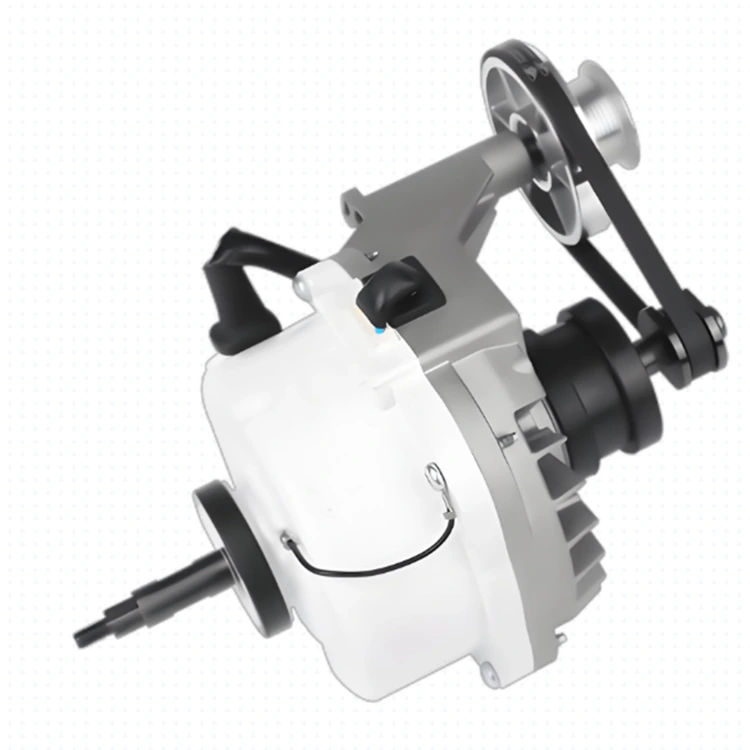

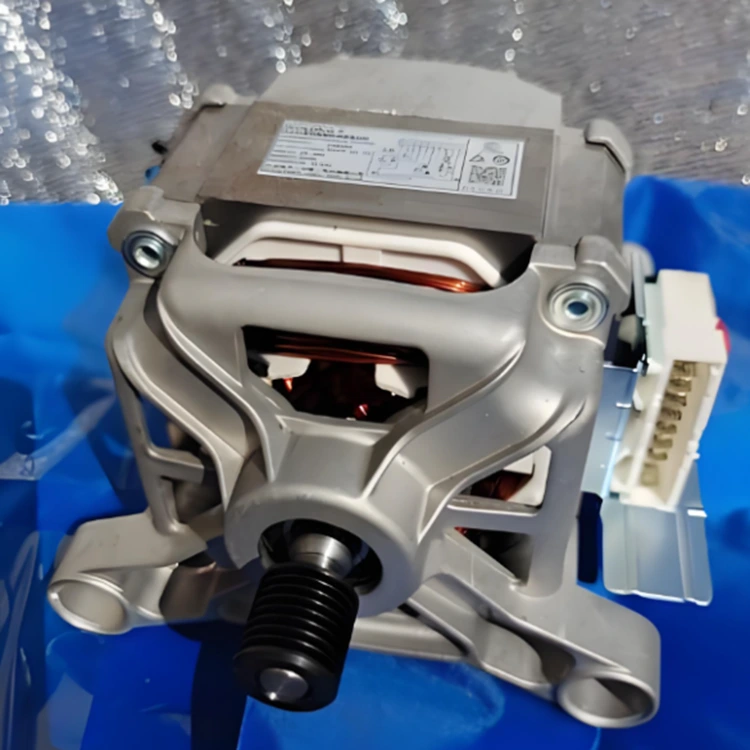

Powyższe produkty znajdują zastosowanie głównie do silników pralek i silników uniwersalnych, a produktami końcowymi są pralki i suszarki bębnowe. Do naszych głównych klientów należą Nidec, Midea, Haier, Whirlpool, Galanz i inne renomowane przedsiębiorstwa.

Tabela parametrów 1

Tabela parametrów 2

Zalety

Silne możliwości badawczo-rozwojowe i zautomatyzowana produkcja

HAWEN wspierany jest przez doświadczony zespół badawczo-rozwojowy oraz wysoce zautomatyzowany system produkcyjny. Podczas wspólnego opracowywania przyszłych produktów z naszymi klientami skupiamy się na rzeczywistych warunkach zastosowania, dogłębnie analizujemy wymagania systemowe i stale optymalizujemy rozwiązania, aby dostarczać najbardziej odpowiednie i praktyczne projekty, zdobywając długoterminowe uznanie klientów.

100% automatyczna kontrola jakości online i precyzyjna produkcja

● Kontrola jakości źródła: Ścisła kontrola od momentu zakupu surowców w celu zapewnienia spójnej i stabilnej wydajności materiałów

● Obróbka precyzyjna: Zautomatyzowana obróbka przy użyciu precyzyjnego sprzętu, z kluczowymi tolerancjami, takimi jak tolerancja otworu wewnętrznego ≤0,005 mm

● Monitorowanie całego procesu: Systemy kontroli online monitorują parametry produkcji w czasie rzeczywistym, aby szybko wykrywać i korygować odchylenia

● Stała jakość produktu: Eliminacja błędów obsługi ręcznej zapewnia stabilną pracę każdego urządzenia

● Bardzo wysoki współczynnik kwalifikacji: Wydajność produkcji sięga 99,995%, przy 100% wskaźniku pomyślnej kontroli wychodzącej

● Wydajność i optymalizacja kosztów: Zautomatyzowane procesy ograniczają interwencje ręczne, poprawiając wydajność przy jednoczesnym obniżeniu kosztów produkcji

Surowe standardy środowiskowe i zrównoważona produkcja

● Materiały przyjazne dla środowiska: zastosowanie niskowęglowej stali automatowej 1215 w celu redukcji szkodliwych substancji i zapewnienia zgodności z normami dotyczącymi materiałów środowiskowych

● Obróbka powierzchniowa: W pełni zautomatyzowany proces czarnego tlenku pozwala uniknąć ręcznego zanieczyszczenia, poprawia odporność na korozję i zmniejsza ilość odpadów

● Certyfikaty środowiskowe: Wszystkie produkty są zgodne z ROHS, REACH i innymi międzynarodowymi przepisami dotyczącymi ochrony środowiska

● Ekologiczny proces produkcyjny: Zautomatyzowane linie produkcyjne zmniejszają zużycie energii i wytwarzanie odpadów, umożliwiając produkcję w pełni bezkontaktową

Szybka reakcja badawczo-rozwojowa i możliwość dostosowywania

Nasz zespół badawczo-rozwojowy reaguje szybko i jest w stanie zaprojektować niestandardowe komponenty o specjalnych kształtach w oparciu o wymagania systemu przemysłowego klienta, pomagając skrócić cykle rozwoju oraz zmniejszyć koszty rozwoju i testowania.

Stabilna i wystarczająca zdolność produkcyjna

● 10 w pełni zautomatyzowanych linii produkcyjnych

● 1 w pełni zautomatyzowana linia do czyszczenia powierzchni

● 1 w pełni zautomatyzowana linia do obróbki tlenku czarnego

● Miesięczna wydajność 5 milionów jednostek

● Obecna miesięczna sprzedaż na poziomie około 3–4 milionów sztuk

● 40%–60% dostępnej mocy zarezerwowane w celu zaspokojenia przyszłego zapotrzebowania rynku

Zintegrowane rozwiązania zorientowane na rynek

● Redukcja kosztów i poprawa wydajności

● Niski poziom hałasu i wysoki współczynnik kwalifikacji

● Zgodny z wymogami ochrony środowiska

● Większa elastyczność w zakresie zmian projektowych

● Szybkie i efektywne procesy decyzyjne

● Krótkie terminy realizacji zamówień na surowce i komponenty

Zlokalizowana w prowincji Zhejiang w Chinach, będącej znanym ośrodkiem produkcyjnym, firma HAWEN korzysta z silnej i niezawodnej sieci dostawców, która umożliwia szybką reakcję na potrzeby klientów.

Długoterminowa wartość partnerstwa

Dzięki niezawodnej jakości, wysokiej wydajności i sprawdzonym rozwiązaniom HAWEN pomaga klientom uniknąć niepotrzebnych ominięć w rozwoju. Klienci, którzy wybiorą firmę HAWEN, zazwyczaj pozostają długoterminowymi partnerami.

Wybór HAWEN oznacza redukcję kosztów rozwoju, kosztów testowania, kosztów produkcji i kosztów obsługi posprzedażnej w całym cyklu życia produktu.

Wybór materiału

Stal 1215 to niskowęglowa stal automatowa o doskonałej obrabialności, wysokiej precyzji i doskonałym wykończeniu powierzchni, dzięki czemu idealnie nadaje się do produkcji precyzyjnych elementów mechanicznych.

Podstawowa charakterystyka wydajności

● Doskonała skrawalność: Zoptymalizowane proporcje siarki i innych pierwiastków stopowych znacznie poprawiają wydajność przetwarzania w przypadku toczenia, frezowania i innych procesów obróbki, zmniejszają zużycie narzędzi i obniżają koszty produkcji.

● Właściwości mechaniczne: Wytrzymałość na rozciąganie ≥420 MPa (częściowe odniesienie do danych ≥42 MPa, z zastrzeżeniem określonych norm branżowych); Wydłużenie ≥22%; Twardość ≤160 HB.

Kontrola tolerancji otworu wewnętrznego

Tolerancja otworu wewnętrznego musi osiągać wysoką precyzję ±0,0025 mm, co nakłada niezwykle rygorystyczne wymagania na sprzęt przetwarzający i stabilność procesu. Tak precyzyjny zakres tolerancji wymaga najwyższej dokładności sprzętu obróbczego (np. obrabiarek CNC), wysokiej jakości narzędzi skrawających i stabilnych warunków procesu (np. kontrola temperatury, tłumienie drgań) – wszelkie niewielkie odchylenia mogą skutkować wadami jakościowymi produktu.

Aby zapewnić tę precyzję, stosujemy zaawansowane procesy produkcyjne: realizowane za pomocą precyzyjnych przyrządów pomiarowych (np. Współrzędnościowa maszyna pomiarowa (CMM)), ścisłej kontroli procesu (np. Statystyczna kontrola procesu (SPC)) oraz ustabilizowanego środowiska obróbki, które gwarantuje spójność produkcji seryjnej.

Wartość zastosowania: W precyzyjnych układach przekładni tolerancja otworu wewnętrznego bezpośrednio wpływa na dokładność dopasowania komponentów i wałów, co ma kluczowe znaczenie dla wydajności przekładni, kontroli hałasu i żywotności produktu — jest to podstawowy wskaźnik techniczny wysokiej klasy produkcji.

Kontrola bicia koła zewnętrznego

Bicie koła zewnętrznego musi być kontrolowane z dokładnością do 0,03 mm, aby zapewnić stabilność i trwałość podczas przenoszenia. Wdrażamy ścisłą kontrolę dopasowania właściwości materiałów, w tym twardości materiału i procesów obróbki cieplnej; chropowatość powierzchni produktów musi osiągnąć Ra1,6 lub mniej, aby skutecznie zwiększyć odporność na zużycie i wytrzymałość zmęczeniową.

Stal 45 # (zawartość węgla 0,42% -0,50%) jest szeroko stosowaną stalą konstrukcyjną średniowęglową w produkcji mechanicznej.

Podstawowa charakterystyka wydajności

Charakteryzuje się dużą wytrzymałością na rozciąganie (≥600 MPa) i umiarkowaną plastycznością, z granicą plastyczności około 355 MPa, wydłużeniem około 16% i umiarkowaną udarnością. Jego twardość w stanie nieobrobionym wynosi około HB150-200. Materiał ma mieszaną mikrostrukturę perlitu i ferrytu, która równoważy wytrzymałość i wytrzymałość, dzięki czemu nadaje się do produkcji ogólnych elementów mechanicznych, takich jak wały, koła zębate, sześciokątne koła pasowe i nie tylko.

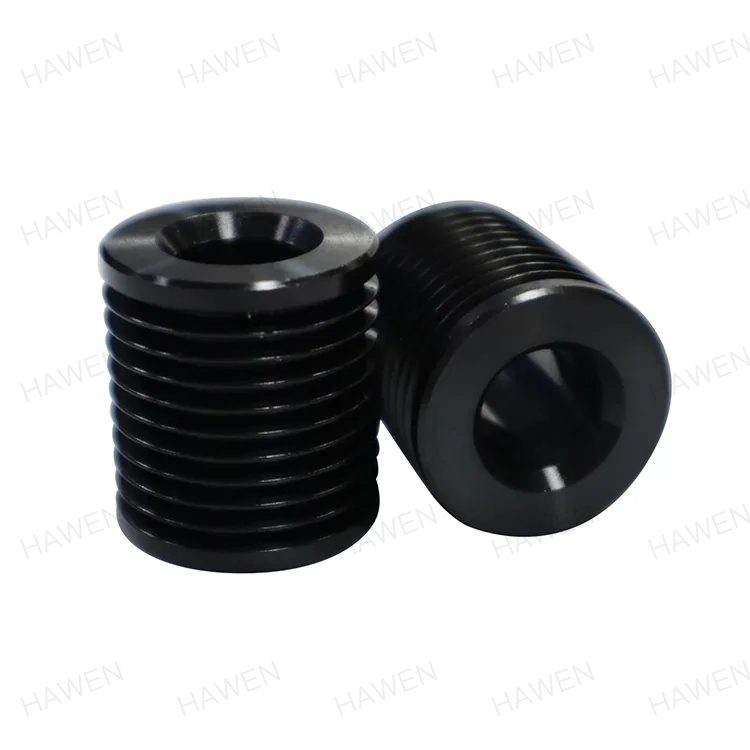

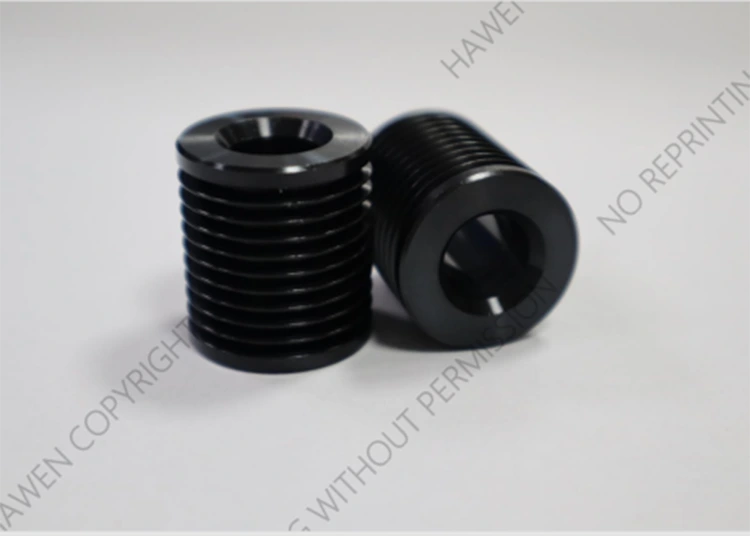

Obróbka powierzchniowa - samodzielnie opracowana, w pełni automatyczna linia do produkcji czarnego utleniania

Koła pasowe pralki są wykonane z materiałów metalowych i pracują w wilgotnym środowisku pracy pralek, co nieuchronnie powoduje rdzę i korozję części zamiennych. Nasza firma posiada profesjonalny i doświadczony podstawowy zespół badawczo-rozwojowy; dzięki dziesięcioleciom praktycznego doświadczenia i wielokrotnym próbom opracowaliśmy dostosowaną do indywidualnych potrzeb formułę obróbki powierzchni dla tego produktu i zbudowaliśmy w pełni automatyczną linię produkcyjną do czarnego utleniania, wyposażoną w zintegrowany, w pełni automatyczny system suszenia.

W całym procesie nie ma ręcznego kontaktu z produktami, co nie tylko zwiększa odporność korozyjną produktów w celu spełnienia standardów branżowych, ale także zmniejsza ryzyko kolizji produktów spowodowanej kontaktem z człowiekiem i zapewnia stabilność operacyjną produktów.

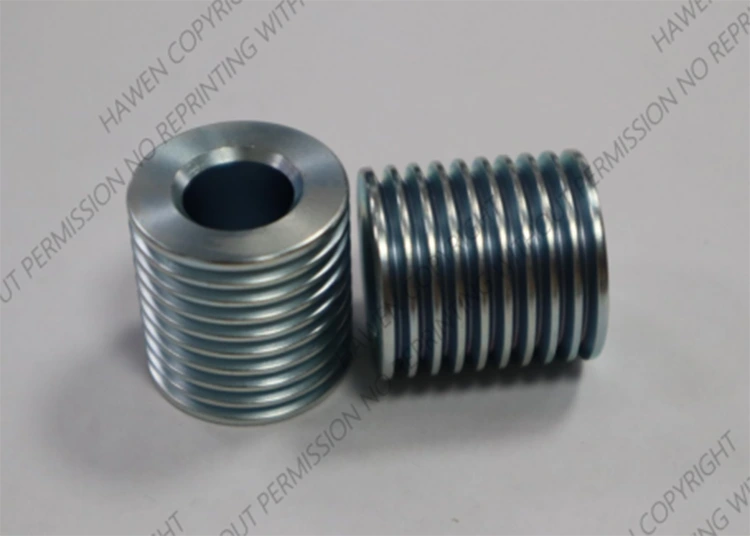

Dostępne są również inne procesy galwaniczne, takie jak galwanizacja ogólna, cynkowanie i niklowanie, które można w pełni dostosować do wymagań klienta.

Wymagania środowiskowe

Wszystkie produkty spełniają rygorystyczne wymogi ochrony środowiska w zakresie doboru surowców i procesów obróbki powierzchni oraz są poparte oficjalnymi raportami certyfikacyjnymi ROHS i REACH.

Możliwości badawczo-rozwojowe i dostosowywania

Nasz profesjonalny zespół badawczo-rozwojowy i techniczny ma 20 lat dogłębnego doświadczenia w branży kół pasowych. Możemy w pełni spełnić wymagania klientów i rozwiązać ich problemy techniczne zgodnie z ich konkretnymi scenariuszami zastosowań i wymaganiami, a także dostosować koła pasowe o specjalnym kształcie do spersonalizowanych systemów przemysłowych.

Serdecznie zapraszamy do dostosowywania na podstawie dostarczonych rysunków, w tym niestandardowych produktów z wyznaczonymi surowcami i procesami obróbki powierzchni. Serdecznie zapraszamy również klientów zagranicznych do odwiedzenia naszej fabryki produkcyjnej.

Synergia z Nowej Struktury Organizacyjnej

Synergia, jaką przynosi nowa struktura organizacyjna, pozwala HAWENowi w pełni sprostać oczekiwaniom klientów w oparciu o pogłębioną i efektywną współpracę.

Klienci krajowi

Do naszych długoterminowych partnerów strategicznych należą Midea, Whirlpool, Haier, Sanjiang Electric, LG Tianjin, Nidec i inne renomowane przedsiębiorstwa, których stabilna współpraca trwa od ponad dziesięciu lat. Do tej pory nasza firma osiągnęła ponad 95% udziału w rynku tego produktu w Chinach.

Nasze koła pasowe znajdują zastosowanie w silnikach uniwersalnych, silnikach indukcyjnych, bezszczotkowych silnikach z magnesami trwałymi i silnikach z napędem bezpośrednim DD. Nawiązaliśmy współpracę ze znanymi producentami silników, w tym Welling Motor, Yongchang Electric, Nanyang Motor i nie tylko.
