Koło rozrządu

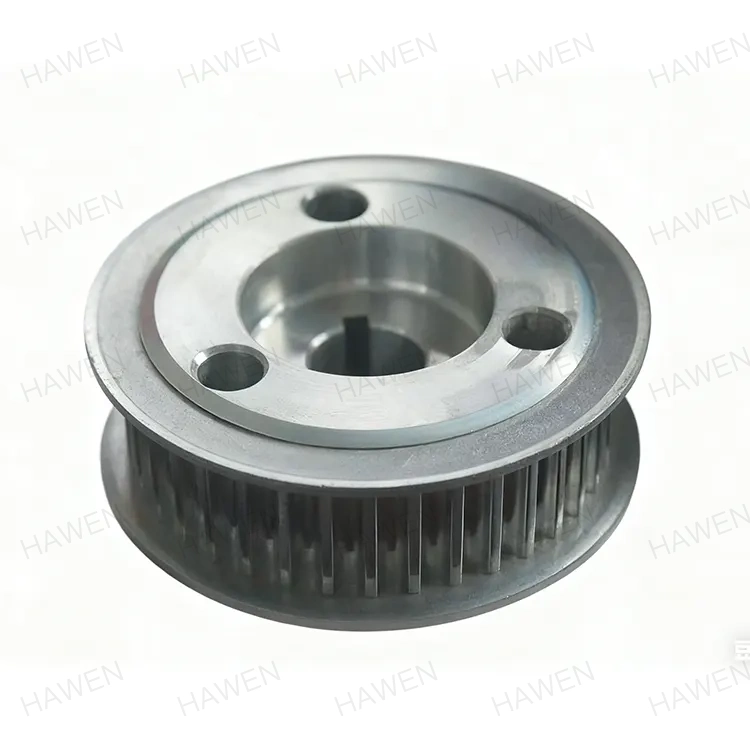

Koło rozrządu HAWEN jest elementem mechanicznym przekładni paska rozrządu, który zapewnia precyzyjne przenoszenie mocy poprzez zazębienie zębów z paskami rozrządu. Charakteryzuje się wysoką wydajnością transmisji, niskim poziomem hałasu i prostą konserwacją. Nasze produkty są szeroko stosowane w urządzeniach automatyki, maszynach precyzyjnych, przekładniach przemysłowych i innych dziedzinach. Zapraszamy klientów do dostosowywania produktów według rysunków lub odwiedzania naszej fabryki.

Specyfikacja produktu

Pola zastosowania produktu

HAWEN (Trilon) jest głęboko zaangażowany w przemysł maszynowy od ponad 20 lat. Od 2005 roku nasza firma prowadzi dogłębne prace badawczo-rozwojowe oraz produkcję kół zębatych rozrządu do silników sprzętu AGD, kół pasowych rozrządu w samochodach, kół pasowych rozrządu do wózków widłowych AGV oraz różnego rodzaju kół pasowych rozrządu. Ten produkt może być przetwarzany i formowany ze stali węglowej 45 #, stali automatowej 1215 i stopów aluminium serii 70. Nasze produkty obejmują szeroką gamę branż:

1.Nowy sprzęt do wytwarzania energii i ochrony środowiska: stosowany w przemyśle fotowoltaicznym do systemów śledzenia, maszyn czyszczących i urządzeń do przenoszenia modułów, zapewniający precyzyjne pozycjonowanie i wysoką wydajność działania modułów fotowoltaicznych.

2. Precyzyjna produkcja: Spełnia wymagania dotyczące szybkiej i precyzyjnej transmisji w sprzęcie testującym 3C i przemyśle półprzewodników, poprawiając niezawodność sprzętu.

3. Automatyzacja i maszyny ogólne: Powszechnie stosowane w obrabiarkach CNC, maszynach drukarskich, sprzęcie tekstylnym itp. w celu realizacji wieloosiowej synchronicznej transmisji.

Podstawowe zalety: Wysoka precyzja, wysoka efektywność energetyczna i duża zdolność adaptacji do środowiska

● Bardzo wysoka precyzja przekładni: Konstrukcja zazębienia zębów zapewnia brak poślizgu i stałe przełożenie, dzięki czemu nadaje się do scenariuszy wymagających precyzyjnej kontroli ruchu.

● Wysoka wydajność i łatwa konserwacja: Wydajność transmisji sięga ponad 98% przy niezwykłych efektach oszczędzania energii; nie wymaga smarowania, co zmniejsza koszty konserwacji.

● Stabilna i niezawodna praca: charakteryzuje się doskonałą amortyzacją i tłumieniem przy niskim poziomie hałasu, idealnie nadaje się do środowisk o wysokich wymaganiach w zakresie ciszy i stabilności.

● Duże zdolności adaptacyjne: Obsługuje transmisję na duże odległości i może dostosować się do trudnych warunków pracy, takich jak wilgoć i korozja, poprzez obróbkę powierzchni (np. cynkowanie, hartowanie wysoką częstotliwością).

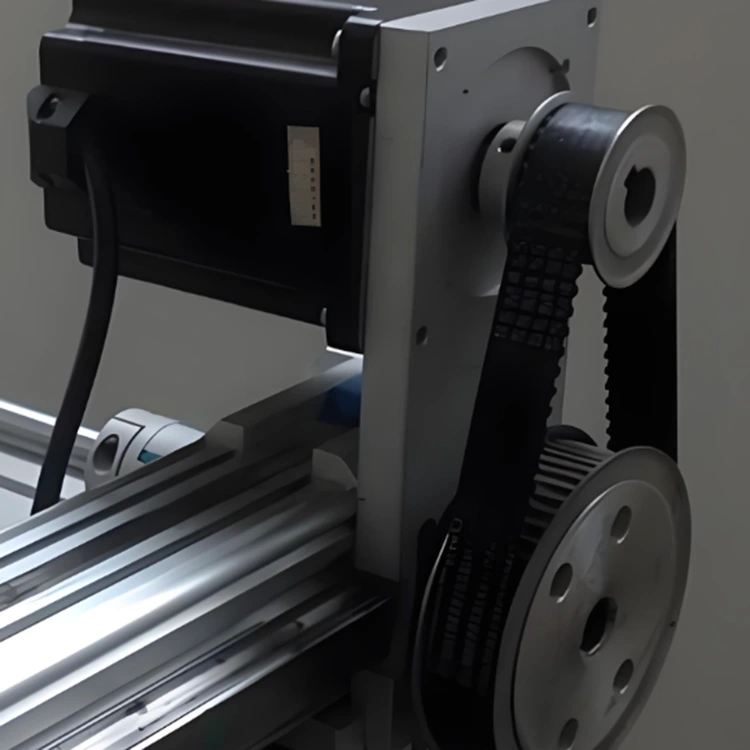

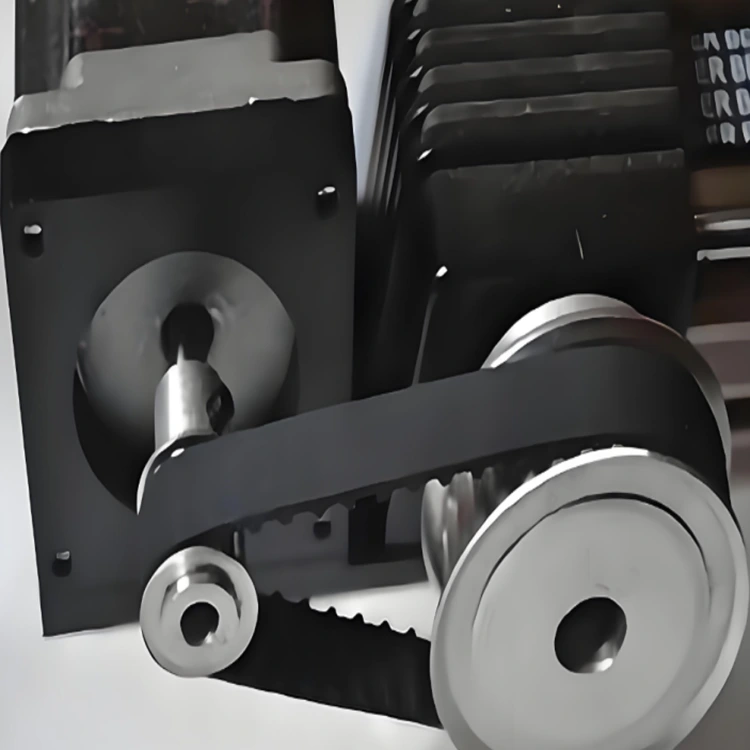

Sprzęt do aplikacji produktu i główni klienci

Powyższe produkty są stosowane głównie do silników elektrycznych do przekładni samochodowych i urządzeń do transmisji linii montażowych w fabryce, a głównymi klientami są Nidec, Midea, Haier i inne renomowane przedsiębiorstwa.

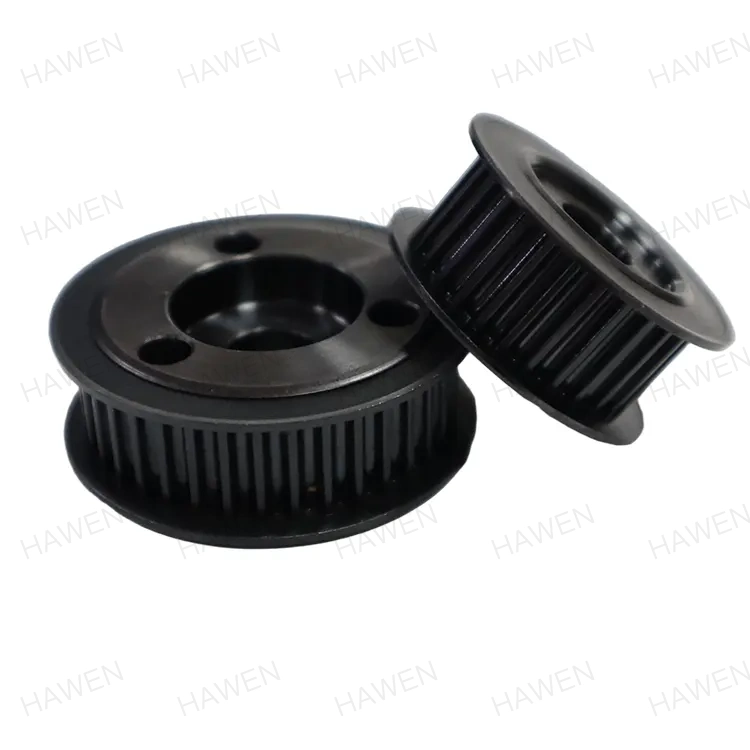

Parametry techniczne: Żelazne koło rozrządu

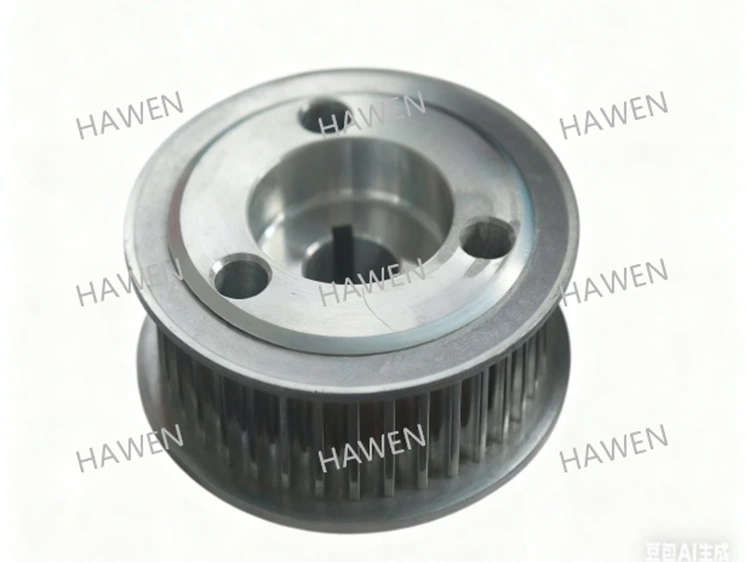

Parametry techniczne: Koło rozrządu ze stopu aluminium

Podstawowe zalety

Możemy pochwalić się dużymi możliwościami technicznymi w zakresie badań i rozwoju oraz precyzyjnym sprzętem produkcyjnym. W procesie wspólnego projektowania przyszłych produktów z klientami, technologie HAWEN zawsze poszukują optymalnych rozwiązań i zyskują uznanie klientów.

100% automatyczna kontrola jakości online i precyzyjna produkcja

Kontrola źródła: Ściśle kontroluj konsystencję surowców od etapu zamówienia, aby zapewnić stabilną wydajność materiału. ✅ Precyzyjna obróbka: zastosuj precyzyjny sprzęt do zautomatyzowanego przetwarzania, aby zagwarantować dokładność wymiarową produktu (np. tolerancja otworu wewnętrznego ≤ 0,01 mm). ✅ Monitorowanie całego procesu: Monitoruj parametry produkcji w czasie rzeczywistym za pośrednictwem systemu detekcji online, aby wykrywać i korygować odchylenia w odpowiednim czasie. ✅ Spójne zapewnienie jakości: Eliminuj błędy obsługi ręcznej, aby zapewnić stabilną wydajność każdego z nich produktu.✅ Wysoki poziom kwalifikacji: Poziom kwalifikacji produkcji jest kontrolowany na poziomie 99,99%, przy czym poziom kwalifikacji ex-factory wynosi 100%. Poprawa wydajności: Zautomatyzowane procesy zmniejszają konieczność ręcznej interwencji i obniżają koszty produkcji.

Ścisła kontrola środowiskowa w całym procesie

Ekologiczne surowce: Użyj stali węglowej 45 #, aby zredukować substancje niebezpieczne, zgodnie z ekologicznymi normami materiałowymi. ✅ Obróbka powierzchni: zastosuj w pełni automatyczny proces utleniania na czarno, aby uniknąć zanieczyszczeń w wyniku kontaktu ręcznego, zwiększyć odporność na korozję i zmniejszyć wytwarzanie odpadów. ✅ Międzynarodowe certyfikaty środowiskowe: Wszystkie produkty przeszły ROHS, REACH i inne międzynarodowe certyfikaty środowiskowe, aby zapewnić, że nie zawierają substancji niebezpiecznych. ✅ Ekologiczny proces produkcyjny: Zautomatyzowane linie produkcyjne zmniejszają zużycie energii i wytwarzanie odpadów bez kontaktu ręcznego w trakcie całego procesu. Dzięki w pełni zautomatyzowanemu sprzętowi do testowania online każdy produkt przechodzi pełną kontrolę wymiarów, tolerancji geometrycznych i wad powierzchniowych przed wysyłką do fabryki, aby zapewnić spójność partii.

Od lat współpracujemy ze znanymi krajowymi i zagranicznymi producentami silników, zdobywając szerokie uznanie na rynku. Dzięki 20-letniemu doświadczeniu technicznemu stale optymalizujemy wykorzystanie materiałów i procesy produkcyjne. Nasze produkty przeszły certyfikaty systemu jakości ISO9001 i IATF16949, zapewniające pełną identyfikowalność od magazynowania surowców po dostawę gotowego produktu.

yuqnaEfficient zespół badawczo-rozwojowy: szybka reakcja, oszczędzająca koszty i czas rozwoju klientów; dostosowujemy konstrukcje o specjalnych kształtach, dostosowane do wymagań systemów przemysłowych klientów.

Silne zdolności produkcyjne: Posiadamy 120 zestawów precyzyjnego sprzętu CNC i jedną w pełni automatyczną linię do produkcji czarnego utleniania, o miesięcznej zdolności produkcyjnej wynoszącej 500 000 sztuk. Obecny miesięczny wolumen sprzedaży wynosi około 300 000-400 000 sztuk, przy nadwyżce miesięcznej wydajności na poziomie 40%-60%.

Kierujemy się ostatecznym zapotrzebowaniem rynku, koncentrując się na:

Poprawa wydajności i redukcja kosztów

Niski poziom hałasu i wysoki współczynnik kwalifikacji

Ochrona środowiska

● Większa elastyczność w zakresie zmian projektowych

● Wysoka efektywność i szybkość w procesie decyzyjnym

● Krótki czas realizacji zamówień na surowce i różne akcesoria: Z siedzibą w prowincji Zhejiang, „rodzinnym mieście produkcji w Chinach”, posiadamy ugruntowany i bogaty łańcuch dostaw dostawców.

● Niezawodne, wydajne i wysokiej jakości rozwiązania firmy HAWEN pozwalają wszystkim klientom uniknąć objazdów – gdy już nas wybiorą, nie będą skłonni do zmiany dostawcy.

● Wybór HAWEN oznacza obniżenie kosztów rozwoju, testów, produkcji i obsługi posprzedażnej ponoszonych przez klientów.

Wybór materiału

45 # Stal węglowa

45# Stal węglowa to wysokiej jakości stal konstrukcyjna węglowa o zawartości węgla od około 0,42% do 0,50%, należąca do kategorii stali średniowęglowej. Jego gęstość materiału wynosi 7,85 g/cm3; jego skład chemiczny zawiera 0,50%-0,80% manganu, 0,17%-0,37% krzemu, ze ściśle kontrolowanymi pierwiastkami zanieczyszczającymi, takimi jak fosfor i siarka.

Właściwości mechaniczne i obróbka cieplna: Ma doskonałe wszechstronne właściwości mechaniczne, wytrzymałość na rozciąganie nie mniejszą niż 600 MPa, granicę plastyczności nie mniejszą niż 355 MPa, wydłużenie nie mniejsze niż 16% i zmniejszenie powierzchni nie mniej niż 40%. Ze względu na słabą hartowność jest podatny na pękanie podczas hartowania w wodzie i ma średnią spawalność - w celu zmniejszenia naprężeń wymagane jest wstępne podgrzanie przed spawaniem i wyżarzanie po spawaniu. Hartowanie i odpuszczanie (hartowanie plus odpuszczanie w wysokiej temperaturze) w obróbce cieplnej może zoptymalizować jego działanie: temperatura hartowania wynosi zwykle około 840°C, temperatura odpuszczania wynosi 560-600°C, a twardość może osiągnąć 22-34 HRC.

Stop aluminium 7075

Stop aluminium 7075 to stop aluminium Al-Zn-Mg-Cu o ultrawysokiej wytrzymałości, z cynkiem jako głównym pierwiastkiem stopowym. Jego skład chemiczny zawiera 5,1%-6,1% cynku, 2,1%-2,9% magnezu, 1,2%-2,0% miedzi, śladowe ilości 0,18%-0,28% chromu i ≤0,20% tytanu, z aluminium jako osnową.

Właściwości mechaniczne: Wytrzymałość na rozciąganie ≥560 MPa (do 572 MPa w stanie T6), granica plastyczności ≥495 MPa, twardość 150 HB (zwiększona do 175-200 HB w stanie T6) i moduł sprężystości 71 GPa. Zachowuje doskonałą wytrzymałość w środowiskach o niskiej temperaturze.

Skrawalność: Ma doskonałe właściwości skrawania i nadaje się do obróbki CNC, ale jego spawalność jest słaba - zamiast tego zaleca się nitowanie lub klejenie. Podczas obróbki plastycznej wymagana jest kontrola parametrów, aby uniknąć pęknięć.

Kontrola procesu

Wewnętrzna kontrola tolerancji otworu:  Wymagana jest wysoka precyzja ± 0,005 mm, co wymaga niezwykle wysokich standardów w zakresie sprzętu przetwarzającego i stabilności procesu. Ten precyzyjny zakres tolerancji stawia niezwykle wysokie wymagania w zakresie dokładności sprzętu przetwarzającego (takiego jak obrabiarki CNC), jakości narzędzi i stabilności procesu (takiej jak kontrola temperatury i tłumienie drgań). Każde niewielkie odchylenie może prowadzić do problemów z jakością produktu.

Nasza firma wykorzystuje zaawansowane procesy, aby to zapewnić:  Osiąga się to dzięki wysoce precyzyjnym przyrządom pomiarowym (takim jak współrzędnościowe maszyny pomiarowe, testery okrągłości i przyrządy do pomiaru profili), ścisłej kontroli procesu (takiej jak statystyczna kontrola procesu SPC) oraz stabilnemu środowisku przetwarzania, zapewniającemu spójność w masowej produkcji.

Wartość zastosowania: W precyzyjnych układach przekładni tolerancja otworu wewnętrznego bezpośrednio wpływa na dokładność dopasowania części do wału, wpływając na wydajność przekładni, kontrolę hałasu i żywotność produktu. Jest to podstawowy wskaźnik techniczny w produkcji wysokiej klasy.

• W całym procesie produkcyjnym utrzymywana jest ścisła kontrola jakości, aby zapewnić stabilność i trwałość produktu podczas użytkowania.

• Dopasowanie wydajności materiału wymaga ścisłej kontroli twardości materiału i procesów obróbki cieplnej w celu poprawy odporności na zużycie i wytrzymałości zmęczeniowej.

Obróbka powierzchniowa

Nasza firma opracowała w pełni automatyczną linię do produkcji czernienia.

Ponieważ koła pasowe rozrządu są wykonane z metalu i używane w trudnych warunkach, rdza i korozja części jest nieunikniona.  Nasza firma posiada profesjonalny i doświadczony podstawowy zespół badawczo-rozwojowy. Przez lata praktycznego doświadczenia i eksperymentów opracowaliśmy specjalistyczną formułę obróbki powierzchni dla tego produktu.  Wykorzystujemy w pełni automatyczny sprzęt do czernienia powierzchni i w pełni automatyczny system suszenia, eliminując kontakt ręczny w całym procesie. Zwiększa to odporność produktu na korozję, spełnia standardy branżowe, zmniejsza ryzyko uszkodzeń w wyniku ręcznej obsługi i kolizji oraz zapewnia stabilność produktu podczas użytkowania.

Ponadto dostępne są również różne metody galwanizacji, takie jak cynkowanie i niklowanie, które można dostosować do wymagań klienta.

Wymagania środowiskowe

Wszystkie produkty spełniają rygorystyczne wymagania środowiskowe w zakresie surowców i obróbki powierzchni oraz są poparte oficjalnymi raportami certyfikacyjnymi w zakresie ROHS i REACH.

Możliwości badawczo-rozwojowe i dostosowywania

Nasz profesjonalny zespół techniczny badawczo-rozwojowy ma 20 lat dogłębnego doświadczenia w branży. Możemy sprostać potrzebom klientów, rozwiązać ich problemy techniczne zgodnie z ich specyficznymi wymaganiami i obszarami zastosowań, a także dostosować koła pasowe rozrządu o specjalnym kształcie. Serdecznie zapraszamy klientów do dostarczenia rysunków do dostosowania (w tym niestandardowych produktów z wyznaczonymi surowcami i obróbką powierzchni), a także zapraszamy klientów zagranicznych do odwiedzenia naszej fabryki.

Synergia z Nowej Struktury Organizacyjnej

Synergia, jaką przynosi nowa struktura organizacyjna, pozwala HAWENowi spełniać oczekiwania klientów w oparciu o efektywną i pogłębioną współpracę.

Klienci krajowi i udział w rynku

Nawiązaliśmy długoterminowe partnerstwa strategiczne z klientami krajowymi, takimi jak Sanjiang Electric, LG Tianjin i Nidec, a współpraca trwa już ponad dekadę. Do tej pory nasza firma osiągnęła 50% udziału w rynku kół pasowych rozrządu na rynku chińskim.
