W jaki sposób samochodowe koło rozrządu może poprawić precyzję, niezawodność i wydajność w nowoczesnych pojazdach

Abstrakcyjny:JakiśSamochodowe koło rozrząduto kluczowy element mechaniczny w układach przekładni z paskiem rozrządu, w którym dokładne zazębienie zębów pomaga utrzymać stabilne przełożenie przekładni i zsynchronizowany ruch. Dla producentów samochodów i nabywców komponentów dokładność koła pasowego, dobór materiału, obróbka powierzchni, trwałość i spójność produkcji bezpośrednio wpływają na niezawodność systemu. W tym przewodniku wyjaśniono, jak działają koła pasowe rozrządu w samochodach, jakie specyfikacje mają znaczenie i dlaczego precyzyjna produkcja jest niezbędna przy wyborze producenta lub dostawcy z Chin.

Spis treści

• Co to jest koło rozrządu w samochodzie?
• Dlaczego precyzja ma znaczenie w działaniu koła pasowego rozrządu w samochodach?
• Jakie kluczowe specyfikacje powinni ocenić kupujący?
• Jakie materiały są odpowiednie na samochodowe koła pasowe rozrządu?
• Jak produkowane jest koło rozrządu w samochodzie?
• Gdzie stosowane są samochodowe koła pasowe rozrządu?
• Dlaczego warto wybrać HAWEN do produkcji samochodowych kół pasowych rozrządu?
• Jak kupujący powinni wybrać odpowiednie koło pasowe rozrządu w samochodzie?
• Często zadawane pytania

Co to jest koło rozrządu w samochodzie?

HAWENSamochodowe koło rozrząduto precyzyjny element mechaniczny przeznaczony do przekładni paska rozrządu. Jego profil zębaty zazębia się z odpowiednim paskiem rozrządu, aby przenosić moc obrotową przy jednoczesnym zachowaniu stałego przełożenia. W przeciwieństwie do systemów kół pasowych opartych na tarciu, dodatnie sprzężenie zębów pomaga zminimalizować poślizg i wspiera zsynchronizowany ruch.

W układach motoryzacyjnych koła pasowe rozrządu mogą być stosowane w układach przekładni powiązanych z komponentami, takimi jak generatory i inne zespoły napędzane paskiem. Koło pasowe musi zachować stabilność wymiarową przy ciągłym obrocie, wibracjach, zmianach temperatury i obciążeniach mechanicznych.

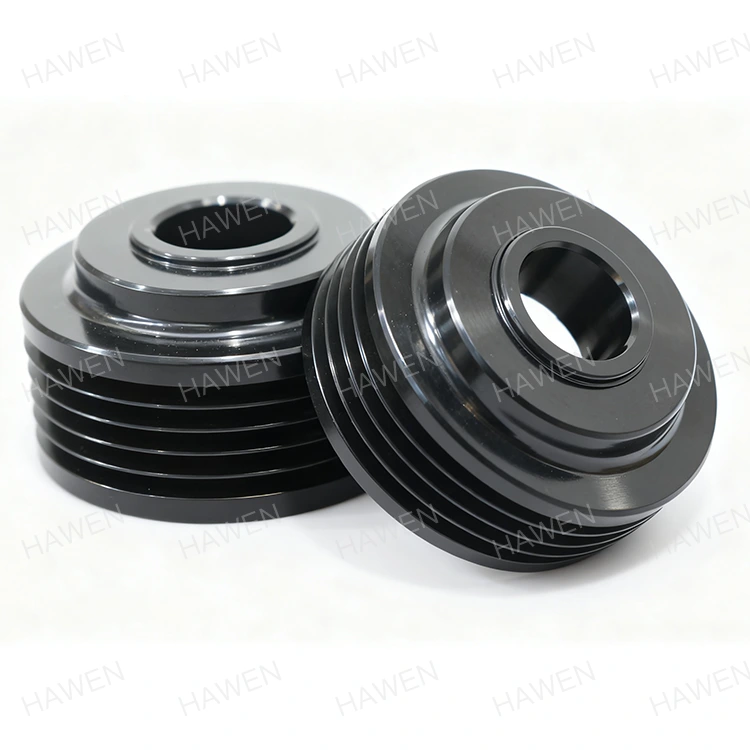

Koło rozrządu firmy HAWEN jest wykonane ze stali węglowej 45# i ma średnicę okΦ71 × 45,6 mm, z obróbką mechaniczną i obróbką powierzchni metodą elektroforezy. Produkt przeznaczony jest do zastosowań w silnikach samochodowych i można go dostosować do rysunków klienta.

Dlaczego precyzja ma znaczenie w działaniu koła pasowego rozrządu w samochodach?

Precyzja jest jednym z najważniejszych czynników przy zakupie samochodowego koła pasowego rozrządu, ponieważ nawet niewielkie odchylenie wymiarowe może mieć wpływ na zazębienie paska, wibracje, hałas i żywotność.

Na przykład HAWEN określa dokładność obróbki koła pasowego rozrządu w samochodach wynoszącą≤0,05 mmdla wymienionej konfiguracji produktu. Jej standardy techniczne ponadto określają tolerancję otworu wewnętrznego ≤0,03 mm, kąt profilu zęba ±0,5°, bicie profilu zęba ≤0,10 mm i prostopadłość powierzchni czołowej ≤0,01 mm.

Dlatego też w przypadku producentów części samochodowych precyzję należy oceniać jako pełną zdolność produkcyjną, a nie jako specyfikację jednowymiarową.

Jakie kluczowe specyfikacje powinni ocenić kupujący?

Kupując koło rozrządu w samochodzie, kupujący powinni ocenić całą specyfikację techniczną, a nie skupiać się wyłącznie na wymiarach zewnętrznych.

• Tworzywo:Potwierdź gatunek stali lub stopu oraz to, czy odpowiada wymaganemu obciążeniu mechanicznemu.
• Wymiary:Sprawdź średnicę zewnętrzną, szerokość, średnicę otworu, geometrię zęba i konfigurację mocowania.
• Tolerancja obróbki:Sprawdź tolerancję otworu, bicie, prostopadłość i dokładność profilu zęba.
• Obróbka powierzchniowa:Wybierz elektroforezę, cynkowanie, niklowanie, czarny tlenek lub inną odpowiednią obróbkę w zależności od środowiska pracy.
• Wydajność dynamiczna:Weź pod uwagę wibracje, hałas, prędkość obrotową i wymagania dotyczące równowagi.
• Personalizacja:Sprawdź, czy producent może pracować na podstawie rysunków, próbek lub specyfikacji specyficznych dla aplikacji.
• Kontrola jakości:Zapytaj o kontrolę online, kontrolę wychodzącą, identyfikowalność i spójność produkcji.

Rzetelny dostawca powinien także być w stanie wyjaśnić, w jaki sposób każda specyfikacja jest kontrolowana podczas obróbki i kontroli, zamiast po prostu dostarczać ostateczny arkusz wymiarowy.

Jakie materiały są odpowiednie na samochodowe koła pasowe rozrządu?

Wybór materiału ma bezpośredni wpływ na wytrzymałość, obrabialność, odporność na zużycie, wagę i długoterminową trwałość. Stosowane jest koło pasowe rozrządu firmy HAWEN45# stal węglowa, średniowęglowa stal konstrukcyjna, powszechnie wybierana, gdy wymagana jest równowaga wytrzymałości i obrabialności.

Według informacji technicznych HAWEN, stal węglowa 45# ma gęstość około 7,85 g/cm3, wytrzymałość na rozciąganie co najmniej 600 MPa, granicę plastyczności co najmniej 355 MPa, wydłużenie co najmniej 16% i zmniejszenie powierzchni co najmniej 40%. Jego właściwości mechaniczne można również zoptymalizować poprzez odpowiednie procesy obróbki cieplnej.

Najlepszy materiał zależy od obciążenia, prędkości obrotowej, temperatury roboczej, narażenia na środowisko, wielkości produkcji i projektu systemu klienta.

Jak produkowane jest koło rozrządu w samochodzie?

Koła pasowe o wysokiej wydajności wymagają czegoś więcej niż konwencjonalne toczenie lub frezowanie. Proces produkcyjny musi kontrolować konsystencję materiału, geometrię zęba, dokładność otworu, stan powierzchni i kontrolę końcową.

1. Przygotowanie materiału:Surowiec jest wybierany i kontrolowany zgodnie z wymaganą specyfikacją.
2. Precyzyjna obróbka:Do tworzenia krytycznych wymiarów wykorzystuje się CNC i inny sprzęt o wysokiej precyzji.
3. Obróbka profilu zęba:Zęby koła pasowego produkowane są zgodnie z wymaganym profilem paska i tolerancjami wymiarowymi.
4. Obróbka powierzchniowa:Elektroforeza lub inne zabiegi mogą poprawić odporność na korozję i trwałość powierzchni.
5. Kontrola online:Podczas produkcji monitorowane są krytyczne parametry produkcyjne, aby ograniczyć różnice wymiarowe.
6. Kontrola końcowa:Gotowe komponenty przed wysyłką poddawane są kontroli wyjściowej.

HAWEN zgłasza wysoce zautomatyzowaną platformę produkcyjną z wieloma zautomatyzowanymi liniami produkcyjnymi, systemami kontroli online i 100% kontrolą wychodzącą. Zgłoszona wydajność produkcyjna wynosi 99,995%, a firma twierdzi, że na szerszej zautomatyzowanej platformie produkcyjnej można utrzymać krytyczne tolerancje otworów wewnętrznych na poziomie ≤0,005 mm.

Gdzie stosowane są samochodowe koła pasowe rozrządu?

Podstawową wartością koła pasowego rozrządu jest jego zdolność do przenoszenia ruchu poprzez wymuszone sprzęgnięcie zębów. Dzięki temu nadaje się do systemów, w których zsynchronizowana skrzynia biegów jest ważniejsza niż proste przenoszenie mocy w oparciu o tarcie.

Zastosowania motoryzacyjne mogą obejmować systemy napędzane paskiem powiązane z:

• Generatory samochodowe
• Układy przeniesienia napędu silników samochodowych
• Zespoły przekładni pasowych związane z silnikiem
• Układy sprężarek klimatyzacji
• Inne precyzyjne elementy samochodowe napędzane paskiem

Poza zastosowaniami motoryzacyjnymi, precyzyjne koła pasowe rozrządu mogą być również stosowane w sprzęcie testującym 3C, sprzęcie półprzewodnikowym, maszynach CNC, sprzęcie drukarskim, maszynach tekstylnych i zautomatyzowanych systemach produkcyjnych.

Dlaczego warto wybrać HAWEN do produkcji samochodowych kół pasowych rozrządu?

Dla producentów OEM i odbiorców przemysłowych wybórProducent samochodowych kół pasowych rozrządupowinno obejmować coś więcej niż tylko porównywanie cen jednostkowych. Możliwości inżynieryjne, zdolności produkcyjne, zapewnienie jakości, dostosowywanie i stabilność dostaw mogą mieć znaczący wpływ na całkowity koszt zakupu.

Możliwości inżynieryjne i dostosowywania

HAWEN ma ponad 20-letnie doświadczenie w badaniach i rozwoju oraz produkcji kół rozrządu, a od 2005 roku produkuje koła pasowe rozrządu do zastosowań motoryzacyjnych, AGD, AGV i innych. Firma obsługuje projekty niestandardowe i o specjalnych kształtach w oparciu o rysunki klientów i wymagania aplikacji.

Zautomatyzowane zarządzanie produkcją i jakością

HAWEN łączy zautomatyzowany sprzęt produkcyjny z kontrolą online, aby poprawić spójność partii. Podejście produkcyjne firmy koncentruje się na kontrolowaniu krytycznych wymiarów i ograniczaniu zmienności spowodowanej operacjami ręcznymi.

Zgodność ze środowiskiem i jakością

Firma oświadcza, że ​​jej produkty są zgodne z dyrektywami RoHS, REACH i innymi międzynarodowymi wymaganiami środowiskowymi. HAWEN posiada również certyfikaty systemów jakości ISO9001 i IATF16949, zapewniając dodatkowe wsparcie w zakresie zarządzania jakością i identyfikowalności zorientowanego na motoryzację.

Elastyczne możliwości produkcyjne

HAWEN podaje, że całkowita miesięczna wydajność wynosi około 5 milionów jednostek, przy bieżących miesięcznych dostawach na poziomie około 3–4 milionów jednostek i elastycznej wydajności na poziomie 40%–60%. Taka elastyczność wydajności może być cenna dla klientów przechodzących z rozwoju prototypów do stabilnej produkcji masowej.

Jak kupujący powinni wybrać odpowiednie koło pasowe rozrządu w samochodzie?

Praktyczny proces zaopatrzenia powinien łączyć specyfikację koła pasowego z rzeczywistym systemem przekładni. Przed złożeniem zamówienia kupujący powinien potwierdzić, co następuje:

• Typ paska rozrządu i profil zęba
• Wymagana średnica i szerokość koła pasowego
• Średnica wału i konfiguracja otworu
• Wymagany stan materiału i obróbki cieplnej
• Prędkość obrotowa i przenoszone obciążenie
• Dopuszczalne bicie i prostopadłość
• Wymagana obróbka powierzchni i odporność na korozję
• Oczekiwane środowisko usług
• Roczny lub miesięczny wolumen zakupów
• Wymagania dotyczące rysunku, prototypu i produkcji masowej

W przypadku niestandardowych projektów samochodowych kół pasowych rozrządu dostarczenie rysunku technicznego, specyfikacji paska, warunków pracy i oczekiwanej wielkości produkcji może pomóc producentowi dokładniej ocenić wykonalność i ograniczyć niepotrzebne zmiany projektowe.

Dla kupujących poszukującychniestandardowe samochodowe koło rozrządu, HAWEN oferuje dostosowywanie w oparciu o rysunki i wsparcie inżynieryjne zorientowane na aplikacje.

Często zadawane pytania dotyczące samochodowych kół pasowych rozrządu

Do czego służy koło rozrządu w samochodzie?

Samochodowe koło pasowe rozrządu przenosi moc obrotową poprzez zazębienie z paskiem rozrządu. To pozytywne sprzężenie pomaga utrzymać stabilne przełożenie przekładni i zsynchronizowany ruch.

Jakiego materiału HAWEN używa do produkcji samochodowych kół pasowych rozrządu?

Wymienione na liście koło pasowe rozrządu firmy HAWEN wykorzystuje stal węglową 45# i jest poddane obróbce elektroforetycznej. Konkretny materiał i obróbkę można omówić zgodnie z wymaganiami dotyczącymi zastosowania i rysunku.

Czy samochodowe koło pasowe rozrządu można dostosować?

Tak. HAWEN wspiera dostosowywanie zgodnie z rysunkami klienta i może dostarczyć projekty o specjalnych kształtach w oparciu o specyficzne wymagania systemu przemysłowego.

Dlaczego dokładność zębów koła pasowego jest ważna?

Dokładna geometria zębów pomaga w utrzymaniu prawidłowego sprzężenia pomiędzy kołem pasowym a paskiem rozrządu. Słaba dokładność zębów może przyczynić się do wibracji, hałasu, nierównomiernego zużycia i niestabilnej pracy przekładni.

Jakie rodzaje obróbki powierzchni są dostępne?

HAWEN stosuje elektroforezę w przypadku wymienionych kół zębatych rozrządu w samochodach i twierdzi, że inne metody obróbki, w tym ogólne galwanizacja, cynkowanie i niklowanie, mogą być również dostosowane do wymagań klienta.

Wniosek

Wysoka jakośćSamochodowe koło rozrządunie jest po prostu kołem zębatym; jest to precyzyjny element przekładni, który wpływa na synchronizację, hałas, wydajność, trwałość i ogólną niezawodność systemu. W przypadku producentów OEM i zespołów zakupowych idealny chiński producent lub dostawca powinien łączyć w sobie dokładną obróbkę, odpowiedni dobór materiałów, kontrolowaną obróbkę powierzchni, automatyczną kontrolę, możliwości dostosowywania i stabilną zdolność produkcyjną. Dzięki ponad dwudziestoletniemu odpowiedniemu doświadczeniu produkcyjnemu i możliwościom inżynieryjnym ukierunkowanym na aplikacje, HAWEN zapewnia praktyczną opcję w zakresie rozwoju kół rozrządu w samochodach i produkcji seryjnej. Jeśli oceniasz nowy projekt, masz rysunek do przejrzenia lub potrzebujesz dostosowanego rozwiązania w zakresie przekładni,skontaktuj się z namiaby omówić Twoje wymagania z zespołem inżynierów HAWEN.
