W jaki sposób koła pasowe zmniejszają wibracje w połączeniu z wirnikami i obciążnikami?

W każdym układzie maszyny wirującej wibracje są wrogiem. Przyspiesza zużycie, generuje hałas, zmniejsza wydajność i może prowadzić do katastrofalnej awarii, jeśli nie zostanie kontrolowana. Kiedy układ napędzany paskiem zawiera wirnik – niezależnie od tego, czy jest to wentylator, pompa czy sprężarka – ryzyko wibracji dramatycznie wzrasta. Wirnik wprowadza własne siły dynamiczne, które oddziałują na koła pasowe, pasek i cały układ napędowy. Rezultatem może być złożony wzór wibracji, który jest trudny do zdiagnozowania i jeszcze trudniejszy do wyeliminowania. Jednak przy odpowiedniej konstrukcji i konstrukcji koła pasowe mogą odegrać kluczową rolę w ograniczaniu wibracji, a nie ich powodowaniu. Po prawidłowym sparowaniu z wirnikami i obciążnikami, koła pasowe stają się częścią dostrojonego systemu, który działa płynnie nawet przy dużych prędkościach i przy zmiennym obciążeniu.

Pytanie, w jaki sposób koła pasowe zmniejszają wibracje w połączeniu z wirnikami i obciążnikami, jest kwestią równowagi dynamicznej, tłumienia i integracji systemu. Obejmuje zrozumienie źródeł wibracji, roli każdego elementu układu napędowego oraz technik inżynieryjnych, które można zastosować w celu przeciwdziałania niepożądanym oscylacjom. W tym artykule zbadane zostaną zasady techniczne redukcji drgań w układach wirników napędzanych paskiem. Omówimy źródła wibracji, cechy konstrukcyjne kół pasowych, które przyczyniają się do płynnej pracy, rolę obciążników wyważających oraz kwestie na poziomie systemu, które zapewniają optymalną wydajność. Podamy również szczegółowe specyfikacje naszychKoła pasowez naszej fabryki w Zhejiang Hawen Electromechanical Co., Ltd.

Spis treści

• 1. Jakie są źródła wibracji w układzie wirnika napędzanego paskiem?
• 2. Jak wyważenie koła pasowego wpływa na wibracje systemu?
• 3. Jaką rolę odgrywają odważniki w kontroli wibracji?
• 4. W jaki sposób konstrukcja koła pasowego tłumi wibracje?
• 5. W jaki sposób koła pasowe, wirniki i obciążniki są dostrojone jako system?
• 6. Jakie specyfikacje definiują koło pasowe redukujące wibracje?
• 7. Często zadawane pytania (FAQ)
• 8. Wniosek

1. Jakie są źródła wibracji w układzie wirnika napędzanego paskiem?

Aby zrozumieć, w jaki sposób koła pasowe zmniejszają wibracje, musimy najpierw zrozumieć, skąd pochodzą wibracje. W układzie wirnika napędzanego paskiem wibracje mogą pochodzić z kilku źródeł. Pierwszym z nich jest brak równowagi w obracających się elementach. Wirnik, który nie jest idealnie wyważony, będzie generował siłę odśrodkową, która obraca się wraz z nim, tworząc wibracje występujące raz na obrót. To samo dotyczy kół pasowych. Jeśli koło pasowe nie jest wyważone, będzie generować własne wibracje. Drugim źródłem jest nieprawidłowe ustawienie. Jeśli koło pasowe i wał wirnika nie są idealnie wyrównane, pasek będzie biegł pod kątem, tworząc siły boczne, które powodują wibracje. Trzecim źródłem są wady paska. Pasek ze sztywnym miejscem, zgrubieniem lub nierównym splotem będzie powodował okresowe uderzenia podczas przechodzenia przez koła pasowe. Czwartym źródłem jest rezonans. Każdy układ mechaniczny ma częstotliwości naturalne. Jeśli źródło wibracji – np. prędkość obrotowa wirnika – odpowiada częstotliwości drgań własnych, wibracje zostaną wzmocnione. Piątym źródłem są siły aerodynamiczne lub hydrauliczne. W wentylatorach i pompach wirnik generuje impulsy ciśnienia, które mogą wzbudzić wibracje w układzie. Poniższa tabela podsumowuje te źródła i ich charakterystykę.

Na Zhejiang Hawen Electromechanical Co., Ltd.nasza fabryka posiada duże doświadczenie w analizie drgań w układach napędzanych pasowo. Współpracujemy z naszymi klientami w celu identyfikacji źródeł wibracji i doboru kół pasowych zaprojektowanych tak, aby je minimalizować. Nasz zespół inżynierów może przeprowadzić analizę drgań i przedstawić zalecenia dotyczące optymalizacji systemu.

2. Jak wyważenie koła pasowego wpływa na wibracje systemu?

Wyważenie koła pasowego jest jednym z najważniejszych czynników ograniczających wibracje w układzie wirnika napędzanego paskiem. Niewyważone koło pasowe wytwarza siłę odśrodkową, która obraca się wraz z kołem pasowym. Siła ta przenoszona jest na wał, łożyska i całą konstrukcję. Wielkość siły jest proporcjonalna do masy niewyważenia, odległości niewyważenia od środka obrotu i kwadratu prędkości obrotowej. Oznacza to, że przy dużych prędkościach nawet niewielka nierównowaga może wytworzyć dużą siłę. Na przykład 10-gramowe niewyważenie w promieniu 100 mm na kole pasowym obracającym się z prędkością 3000 obr./min generuje siłę około 10 kg. Przy 6000 obr./min to samo niewyważenie generuje siłę 40 kg. Siła ta może powodować zużycie łożysk, zmęczenie wału i nadmierny hałas. Poniższa tabela pokazuje związek pomiędzy brakiem równowagi, prędkością i siłą.

W naszej fabryce wyważamy każde koło pasowe zgodnie z wysokim standardem. Korzystamy z wyważarek dynamicznych, które mierzą niewyważenie w dwóch płaszczyznach i wskazują ilość i położenie potrzebnych odważników korekcyjnych. Nasz standardowy gatunek wyważeń to G6.3 zgodnie z normą ISO 1940, który jest odpowiedni do większości zastosowań przemysłowych. W przypadku zastosowań wymagających dużej prędkości lub precyzji możemy osiągnąć G2.5 lub lepszą. Zapewniając dokładne wyważenie naszych kół pasowych, pomagamy naszym klientom redukować wibracje u źródła.

3. Jaką rolę odgrywają odważniki w kontroli wibracji?

Odważniki równoważące służą do korygowania niewyważenia obracających się elementów. Są to małe masy, które są przymocowane do elementu w określonym miejscu, aby przeciwdziałać brakowi równowagi. Do koła pasowego można dodać obciążniki wyważające w postaci śrub ustalających, przyspawanych zakładek lub wywierconych otworów. Kluczem jest umieszczenie ciężarka we właściwym miejscu i upewnienie się, że jest bezpiecznie zamocowany. W układzie wirnika napędzanego paskiem obciążniki wyważające są stosowane zarówno na wirniku, jak i na kołach pasowych. Zazwyczaj najpierw wyważa się wirnik, a następnie koła pasowe. Obciążniki wyważające na kołach pasowych są ustawione tak, aby zminimalizować ogólne wibracje układu. Dzieje się tak dlatego, że drgania układu są sumą drgań wszystkich jego elementów. Jeśli koło pasowe zostanie wyważone, aby przeciwdziałać resztkowemu niewyważeniu wirnika, ogólne wibracje mogą zostać zmniejszone. Poniższa tabela podsumowuje rodzaje odważników i ich zastosowania.

W Zhejiang Hawen Electromechanical Co., Ltd. nasza fabryka stosuje techniki precyzyjnego wyważania, aby zapewnić prawidłowe wyważenie naszych kół pasowych. Możemy również dostarczyć koła pasowe z fabrycznie zainstalowanymi ciężarkami wyważającymi lub z elementami do wyważania w terenie. Nasz zespół inżynierów może pomóc w wyważeniu całego układu, łącznie z wirnikiem i kołami pasowymi.

4. W jaki sposób konstrukcja koła pasowego tłumi wibracje?

Oprócz wyważenia konstrukcja koła pasowego może przyczynić się do redukcji wibracji poprzez tłumienie. Tłumienie to rozpraszanie energii z układu wibracyjnego. Zmniejsza amplitudę wibracji i pomaga zapobiegać rezonansowi. Istnieje kilka cech konstrukcyjnych, które mogą zwiększyć tłumienie koła pasowego. Pierwszym z nich jest zastosowanie koła dzielonego lub koła z warstwą tłumiącą. Dzielone koło pasowe ma warstwę gumy lub elastomeru pomiędzy piastą a obręczą. Warstwa ta pełni rolę tłumika, pochłaniając energię drgań i ograniczając przenoszenie drgań z felgi na piastę. Drugim jest zastosowanie dostrojonego tłumika masowego. Jest to niewielka masa, która jest przymocowana do koła pasowego za pomocą sprężystego elementu. Masa jest dostrojona tak, aby wibrowała z częstotliwością niezgodną w fazie z wibracjami koła pasowego, eliminując je. Trzecim jest zastosowanie żebrowanej lub żebrowanej konstrukcji. Żebra lub żebra zwiększają powierzchnię koła pasowego, co może pomóc w rozproszeniu ciepła i zmniejszeniu wibracji. Poniższa tabela podsumowuje te właściwości tłumienia i ich skuteczność.

W naszej fabryce oferujemy koła pasowe z różnymi funkcjami tłumienia, dostosowane do różnych zastosowań. Nasz zespół inżynierów może pomóc w wyborze odpowiedniego projektu dla konkretnego problemu z wibracjami. Możemy również zaprojektować na zamówienie koło pasowe z dostrojonym amortyzatorem masowym lub z dzieloną piastą, aby spełnić Twoje wymagania.

5. W jaki sposób koła pasowe, wirniki i obciążniki są dostrojone jako system?

Redukcja wibracji w układzie wirnika napędzanego paskiem nie polega jedynie na wyważeniu poszczególnych elementów. Chodzi o dostrojenie całego układu tak, aby podzespoły współpracowały ze sobą minimalizując drgania. To podejście na poziomie systemu jest niezbędne do osiągnięcia najniższego możliwego poziomu wibracji. Proces rozpoczyna się od wyboru kół pasowych i wirnika. Koła pasowe powinny być wyważone na wysokim poziomie, a wirnik powinien być wyważony na jeszcze wyższym poziomie. Następnym krokiem jest wyrównanie kół pasowych i wału wirnika. Niewspółosiowość jest głównym źródłem wibracji i należy ją skorygować przed podjęciem jakiejkolwiek próby wyważenia. Następnym krokiem jest sprawdzenie napięcia paska. Zbyt luźny pasek będzie się ślizgał i wibrował. Zbyt napięty pasek spowoduje przeciążenie łożysk i powstanie wibracji. Prawidłowe napięcie jest określone przez producenta paska. Następnym krokiem jest dodanie odważników do systemu, jeśli zajdzie taka potrzeba. Odbywa się to poprzez uruchomienie systemu i pomiar wibracji w różnych punktach. Następnie reguluje się obciążniki wyważające, aż do zminimalizowania wibracji. Poniższa tabela podsumowuje etapy dostrajania systemu i ich cele.

Nasza fabryka w Hawen zapewnia wsparcie na poziomie systemu w zakresie redukcji drgań. Możemy dostarczyć wyważone koła pasowe, pomóc w wyrównaniu i napinaniu oraz zapewnić analizę drgań na miejscu. Naszym celem jest pomoc naszym klientom w osiągnięciu możliwie najpłynniejszej pracy ich systemów wirników napędzanych paskiem.

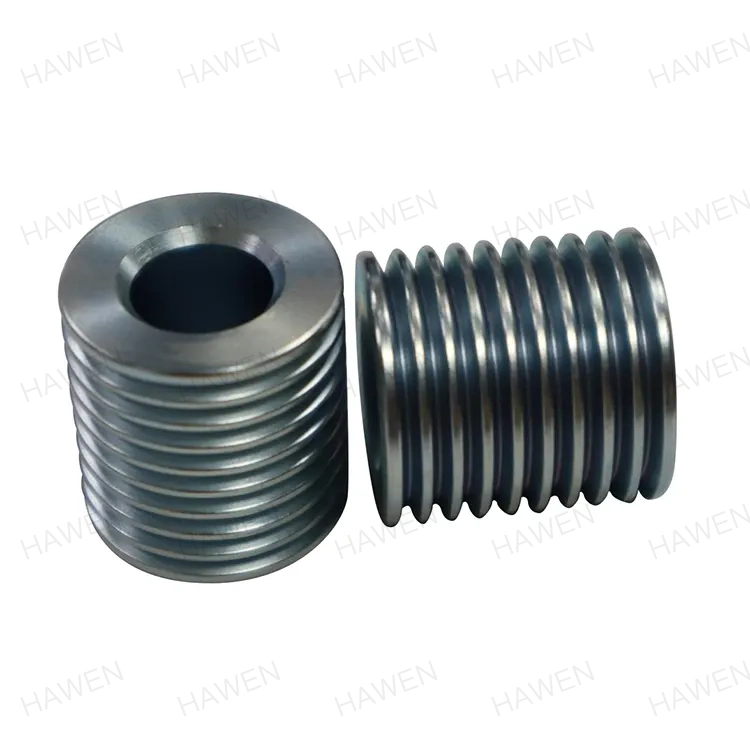

6. Jakie specyfikacje definiują koło pasowe redukujące wibracje?

Specyfikacje koła pasowego redukującego wibracje obejmują stopień wyważenia, materiał, właściwości tłumiące, tolerancję otworu i wykończenie powierzchni. Poniższa tabela zawiera podsumowanie specyfikacji naszych kół pasowych.

W naszej fabryce produkujemy koła pasowe spełniające te i inne specyfikacje. Możemy dostosować stopień wyważenia, materiał i funkcje tłumienia do konkretnego zastosowania. Nasz zespół inżynierów może pomóc w procesie wyboru i dostarczyć szczegółowe dane techniczne dla Twojego projektu.

7. Często zadawane pytania (FAQ)

Pytanie 1: W jaki sposób brak równowagi koła pasowego powoduje wibracje?

Odpowiedź: Brak równowagi koła pasowego powoduje wibracje, ponieważ nierówny rozkład masy wytwarza siłę odśrodkową, która obraca się wraz z kołem pasowym. Siła ta przenoszona jest na wał, łożyska i konstrukcję, powodując drgania z częstotliwością obrotową (1x obr/min). Wielkość siły rośnie wraz z kwadratem prędkości, więc brak równowagi jest bardziej problematyczny przy dużych prędkościach. Wyważanie koła pasowego eliminuje tę siłę i zmniejsza wibracje.

Pytanie 2: Jaki stopień wyważenia powinienem określić dla moich kół pasowych?

Odpowiedź: Stopień wyważenia zależy od prędkości i zastosowania. Do ogólnych zastosowań przemysłowych przy prędkościach do 3000 obr./min zwykle wystarcza G6.3. W przypadku zastosowań wymagających dużych prędkości (powyżej 3000 obr./min) lub maszyn precyzyjnych zaleca się G2.5 lub lepszy. Nasza fabryka może doradzić w sprawie odpowiedniego gatunku wyważarki do konkretnego zastosowania.

Pytanie 3: Czy mogę wyważyć koło pasowe w terenie?

Odpowiedź: Tak, wyważanie pola jest możliwe w przypadku dużych kół pasowych lub systemów, których nie można łatwo zdemontować. Wyważanie w terenie polega na użyciu analizatora drgań do pomiaru wibracji, a następnie dodaniu lub odjęciu ciężaru w określonych miejscach na kole pasowym. Wymaga specjalistycznego sprzętu i wiedzy. Nasza fabryka może świadczyć usługi wyważania w terenie lub szkolenia dla Twojego zespołu konserwacyjnego.

Pytanie 4: Jak napięcie paska wpływa na wibracje?

Odpowiedź: Napięcie paska ma znaczący wpływ na wibracje. Zbyt luźny pasek będzie się ślizgał, powodując wibracje i hałas o wysokiej częstotliwości. Zbyt napięty pasek spowoduje przeciążenie łożysk i powstanie drgań przy częstotliwości obrotowej. Prawidłowe napięcie jest określone przez producenta paska i powinno być regularnie sprawdzane. Prawidłowe napięcie jest niezbędne do płynnej pracy.

Pytanie 5: Jaki jest najlepszy sposób na redukcję wibracji w układzie wirnika napędzanego paskiem?

Odpowiedź: Najlepszym sposobem na redukcję wibracji jest zajęcie się wszystkimi potencjalnymi źródłami. Wyważyć wirnik i koła pasowe, wyrównać wały, ustawić prawidłowe napięcie paska i w razie potrzeby dodać tłumienie. Podejście na poziomie systemu jest skuteczniejsze niż zajmowanie się pojedynczymi komponentami. Nasza fabryka może zapewnić kompletne rozwiązanie, w tym wyważone koła pasowe, narzędzia do ustawiania geometrii i usługi analizy drgań.

8. Wniosek

Koła pasowe odgrywają kluczową rolę w ograniczaniu wibracji, gdy są połączone z wirnikami i obciążnikami wyważającymi. Zapewniając dokładne wyważenie kół pasowych, dobierając odpowiednie właściwości tłumiące i dostrajając cały system, można osiągnąć płynną i cichą pracę nawet przy dużych prędkościach i przy zmiennym obciążeniu. Kluczem jest zrozumienie źródeł wibracji i systematyczne zajmowanie się nimi. Nasza fabryka Zhejiang Hawen Electromechanical Co., Ltd. dysponuje wiedzą i sprzętem do produkcji kół pasowych spełniających najbardziej rygorystyczne wymagania w zakresie redukcji drgań. Używamy precyzyjnego wyważenia, wysokiej jakości materiałów i zaawansowanych konstrukcji tłumienia, aby mieć pewność, że nasze koła pasowe przyczyniają się do płynnej pracy układu. Niezależnie od tego, czy projektujesz nowy system wirnika napędzanego paskiem, czy rozwiązujesz problemy z istniejącym, możemy Ci pomóc.

Nasz zespół inżynierów jest dostępny, aby pomóc w analizie drgań, wyborze koła pasowego i dostrojeniu systemu. Możemy zapewnić szczegółowe specyfikacje, usługi równoważenia i wsparcie na miejscu. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło nas zaufanym partnerem w zakresie przemysłowych systemów napędowych na całym świecie.

Skontaktuj się z Zhejiang Hawen Electromechanical Co., Ltd. już dziśaby omówić wymagania dotyczące koła pasowego i odkryć, w jaki sposób nasze produkty mogą pomóc w ograniczeniu wibracji w układach wirników napędzanych paskiem.
