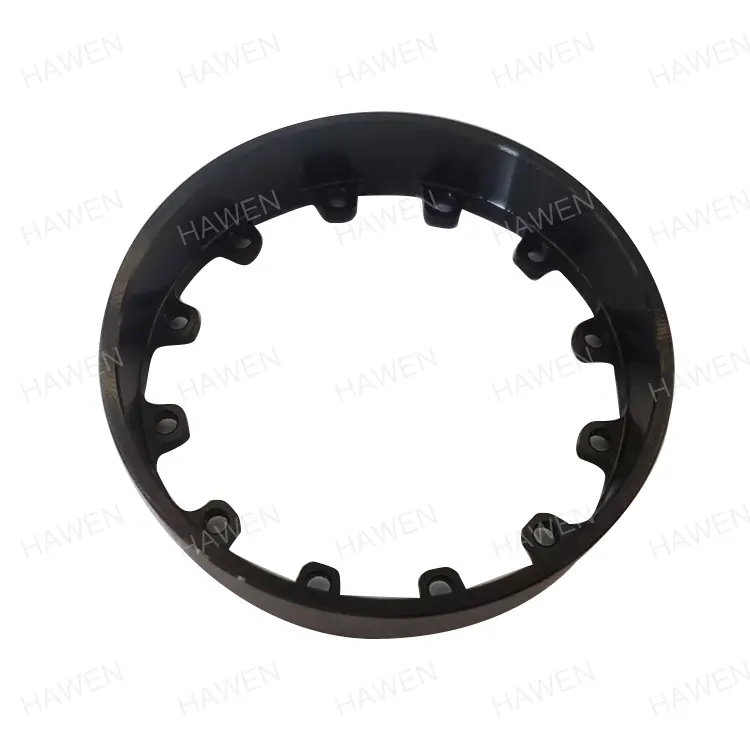

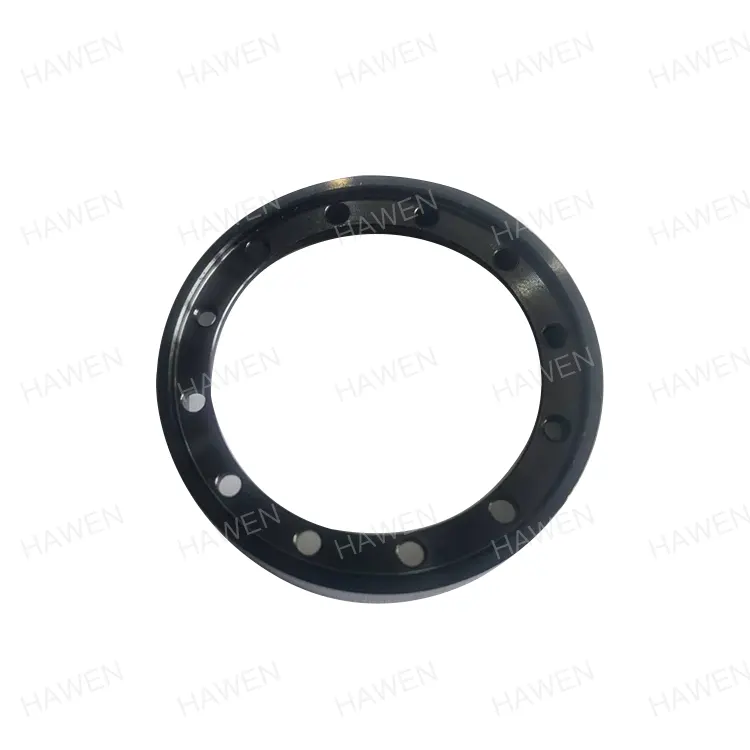

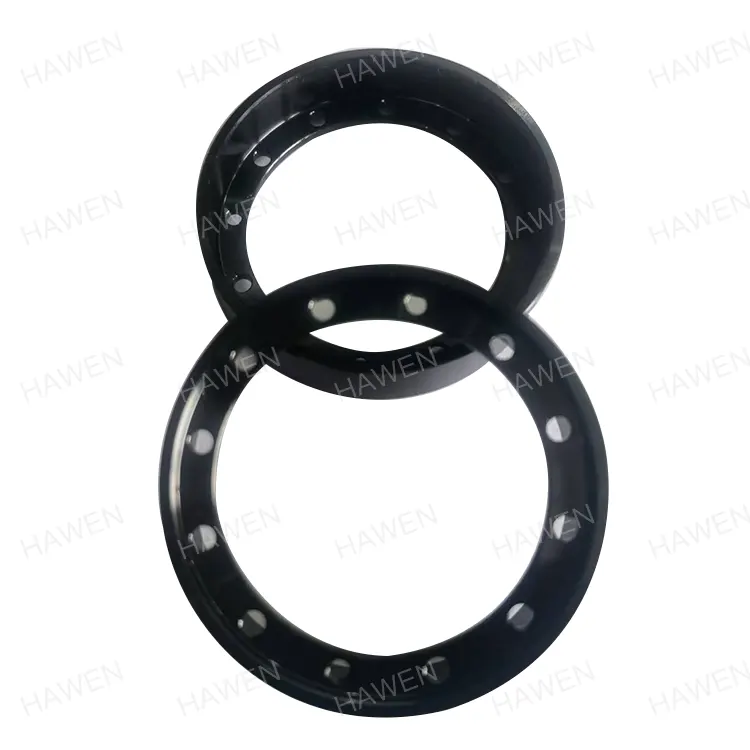

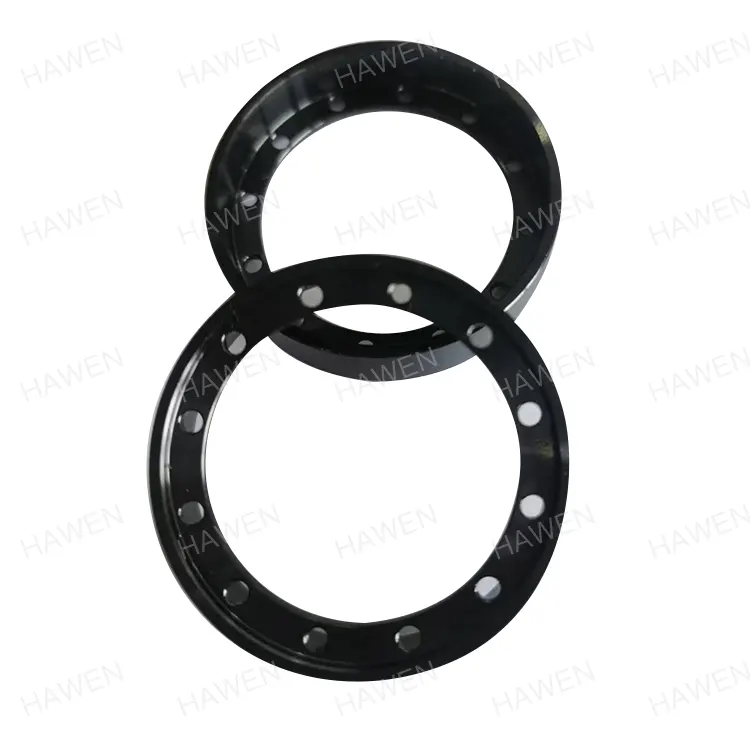

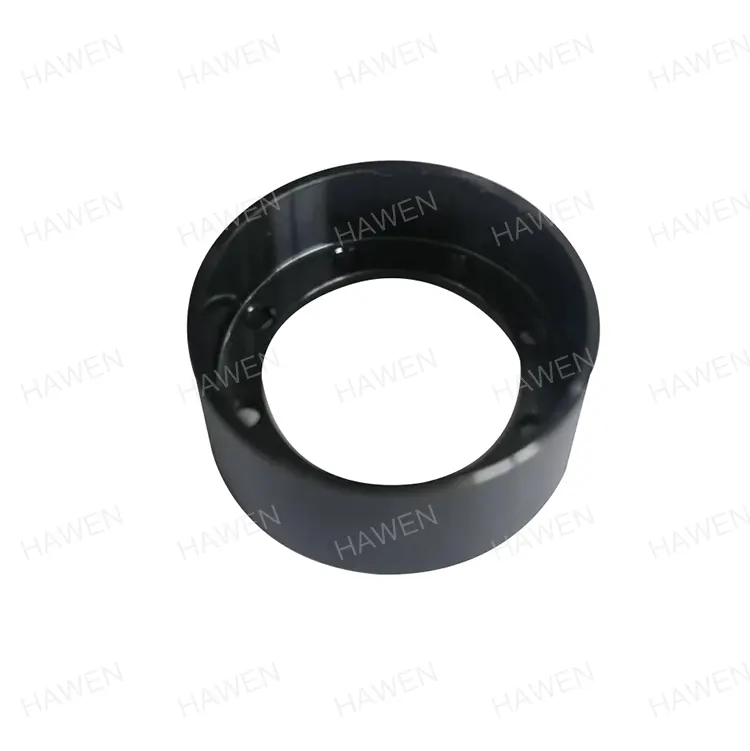

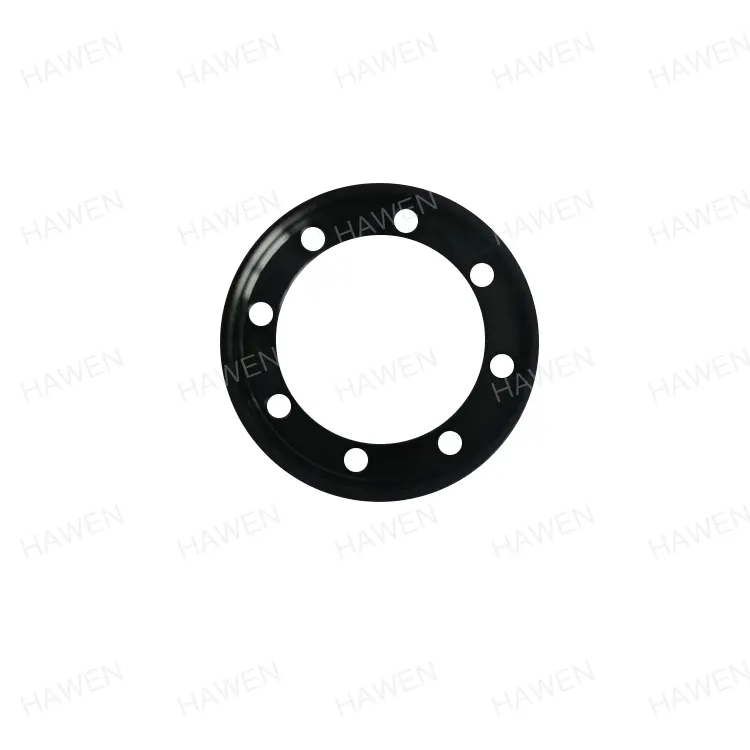

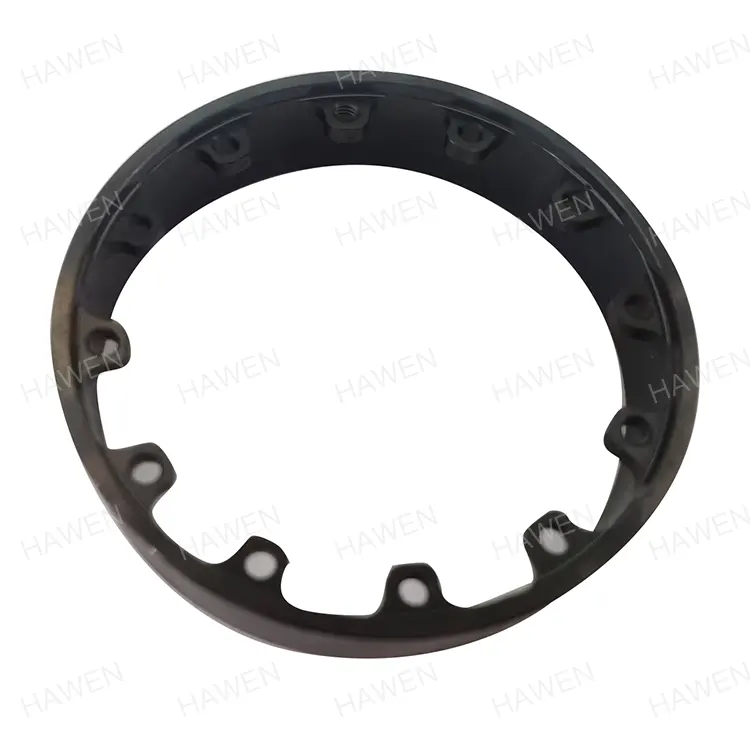

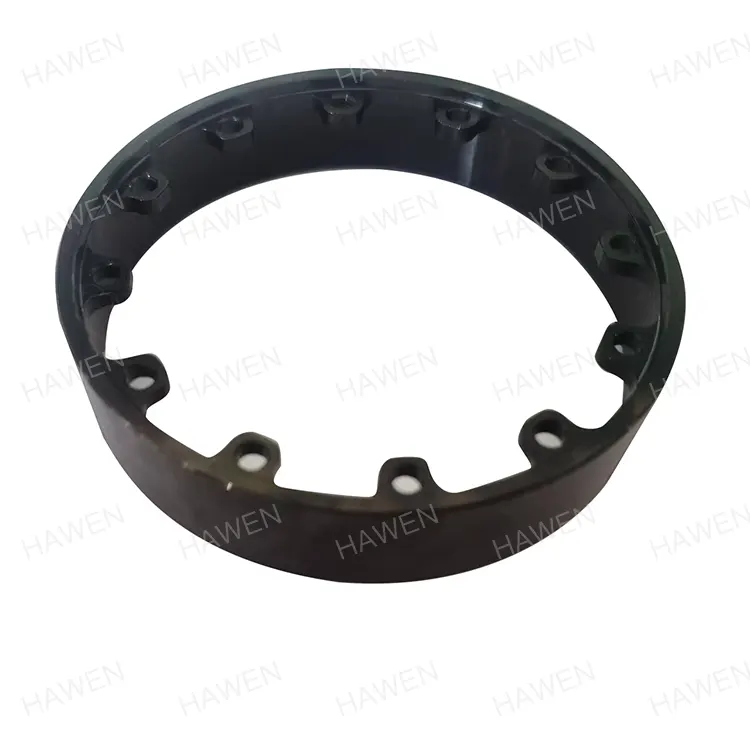

Jarzmo silnika robota

Jarzmo silnika robota jest podstawowym, podstawowym komponentem serwomechanizmu robota, silników momentu obrotowego i silników przegubowych. Chociaż wydaje się, że jest to mechaniczna część konstrukcyjna, w rzeczywistości spełnia trzy podstawowe funkcje: przewodzenie obwodu magnetycznego, wsparcie strukturalne oraz rozpraszanie ciepła i ekranowanie elektromagnetyczne. Bezpośrednio określa gęstość momentu obrotowego, wydajność roboczą, stabilność i żywotność silników, co czyni go niezbędnym kluczowym elementem w precyzyjnych układach napędowych w zaawansowanych robotach.

Haven (Trilion) jest głęboko zaangażowana w branżę produkcji maszyn od ponad 20 lat. Od 2023 roku koncentruje się na badaniach i rozwoju oraz produkcji na dużą skalę jarzma silnika robota. Dzięki dojrzałym procesom, ścisłej kontroli jakości i możliwościom szybkiego dostosowywania, stała się wysokiej jakości dostawcą podstawowych akcesoriów do silników robotów w Chinach, posiadając 10% udziału w rynku krajowym i dostarczając długoterminowe produkty pomocnicze dla wielu wiodących przedsiębiorstw zajmujących się sprzętem gospodarstwa domowego i robotami.

Podstawowe parametry produktu

Promowane jarzmo silnika robota wykorzystuje znormalizowaną, precyzyjną obróbkę, a także obsługuje produkcję niestandardową w oparciu o rysunki klienta, dostosowując się do wymagań instalacyjnych i wydajnościowych różnych modeli silników robotów. Podstawowe parametry podstawowe są wymienione poniżej, wszystkie zweryfikowane w rzeczywistej produkcji i zastosowaniach klientów:

Podstawowe funkcje i wartość zastosowania

Jako szkielet obwodu magnetycznego i nośnik konstrukcyjny silników robotów, jarzmo silnika robota nie jest prostym metalowym złączem. Jego wydajność jest bezpośrednio związana z ogólną pracą silnika, obejmującą wymiary magnetyczne, mechaniczne i termiczne, aby zapewnić wydajną i stabilną pracę silnika.

Cztery podstawowe funkcje

Zamknięty obwód magnetyczny

Tworzy ścieżkę o niskiej reluktancji dla pól magnetycznych magnesów trwałych i twornika, precyzyjnie ograniczając rozkład strumienia magnetycznego, znacznie zmniejszając wyciek strumienia magnetycznego, poprawiając wykorzystanie pola magnetycznego i unikając redukcji mocy wyjściowej i nieprawidłowego nagrzewania spowodowanego nasyceniem magnetycznym, optymalizując wydajność konwersji energii ze źródła.

Wsparcie strukturalne

Solidnie mocuje bieguny magnesów trwałych i wytrzymuje obciążenia zmienne od szybkiego rozruchu i częstej komutacji, zapewniając sztywność konstrukcyjną i dokładność geometryczną podczas pracy oraz zapobiegając deformacji komponentów przy dużych prędkościach.

Rozpraszanie ciepła i ekranowanie elektromagnetyczne

Działa jako kluczowa ścieżka przewodzenia ciepła, szybko rozpraszając straty żelaza i miedzi, kontrolując wzrost temperatury. Skutecznie tłumi również rozproszone pola magnetyczne, aby uniknąć zakłóceń w enkoderach, czujnikach i innych precyzyjnych komponentach, poprawiając ogólną wydajność EMC.

Zakotwiczenie wydajności

Dobór materiału, technologia przetwarzania, grubość przekroju i inne parametry bezpośrednio determinują gęstość momentu obrotowego, tętnienie momentu obrotowego i wydajność roboczą, co stanowi krytyczny warunek wstępny wysoce precyzyjnego i szybkiego uruchamiania robota.

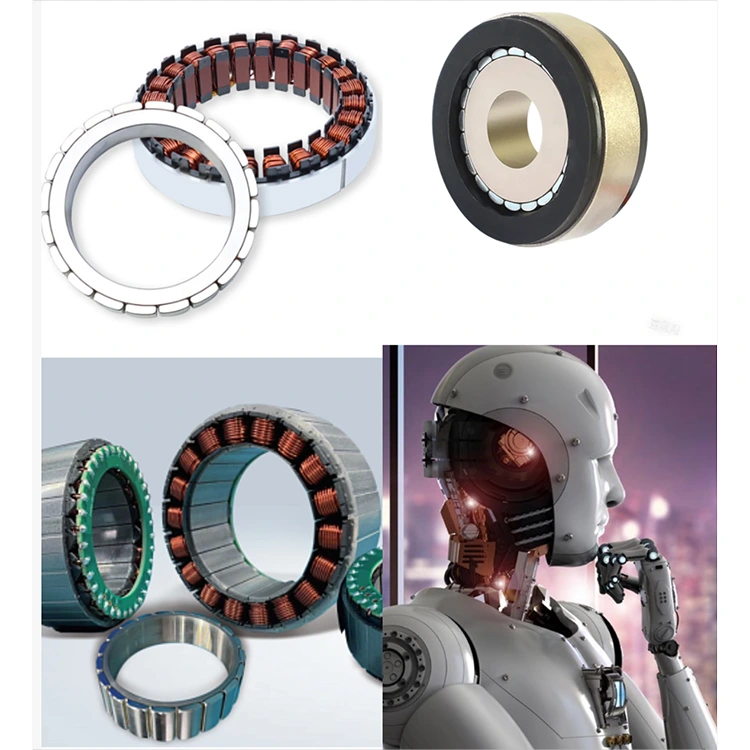

Obowiązujące typy silników i urządzenia końcowe

To jarzmo silnika robota jest kompatybilne z różnymi głównymi silnikami dedykowanymi robotom, obejmującymi podstawowe moduły robotów przemysłowych, robotów współpracujących i robotów humanoidalnych:

Silniki serwo: stosowane jako jarzmo stojana i tylne jarzmo wirnika, równoważące niewielkie rozmiary i wysoki moment obrotowy w celu zapewnienia elastycznego ruchu wieloprzegubowego.

Bezramowe silniki momentowe: Struktura pierścieniowa integruje się bezpośrednio ze złączami robota, eliminując zewnętrzne obudowy i poprawiając gęstość momentu obrotowego i elastyczność instalacji.

Silniki strumieniowe/dyskowe: Dostosowują się do konstrukcji z podwójnym jarzmem tylnym dla osiowych obwodów magnetycznych, charakteryzują się płaską konstrukcją dla modułów napędu nóg i talii w robotach humanoidalnych.

Silniki bezrdzeniowe: mogą pełnić funkcję obudów silników, eliminując moment zaczepowy, zapewniając pracę z niskimi tętnieniami i szybką reakcją w precyzyjnych efektorach końcowych robotów.

Kluczowe wskaźniki jakości i benchmarking branżowy

Kontrolujemy cały proces produkcji jarzma silnika robota zgodnie ze ścisłymi normami, a precyzyjne wskaźniki rdzenia przekraczają ogólne standardy branżowe, w pełni spełniając wymagania zaopatrzeniowe producentów wysokiej klasy silników w zakresie stabilności wymiarowej, dopasowania montażowego i żywotności.

Wpływ na wydajność: Wysokiej jakości jarzmo silnika robota może bezpośrednio zwiększyć gęstość mocy silnika o 15–30%, stłumić ponad 99% zakłóceń rozproszonego pola magnetycznego, zmniejszyć straty w obwodzie magnetycznym, wytrzymać wysokie obciążenia elektromagnetyczne i zapewnić długoterminową stabilną pracę robota.

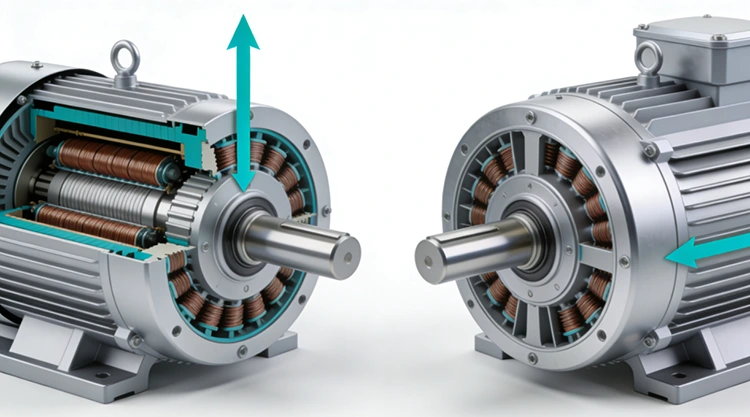

Strumień osiowy (po lewej) a strumień promieniowy (po prawej) w przekrojach

Wybór materiału i kontrola procesu

Materiał specjalny: 45 # wysokiej jakości stal konstrukcyjna węglowa

W jarzmie silnika robota zastosowano standardową krajową stal średniowęglową 45# o ściśle kontrolowanych właściwościach dostosowanych do warunków pracy silnika robota:

● Zawartość węgla: 0,42%–0,50%; gęstość: 7,85 g/cm3; mangan: 0,50%–0,80%; krzem: 0,17%–0,37%; niska zawartość zanieczyszczeń fosforem i siarką.

● Doskonałe wszechstronne właściwości mechaniczne: wytrzymałość na rozciąganie ≥ 600 MPa, granica plastyczności ≥ 355 MPa, wydłużenie ≥ 16%; twardość HRC32–36 po hartowaniu i odpuszczaniu.

● Zoptymalizowany poprzez specjalną obróbkę cieplną, wyważoną wytrzymałość i wytrzymałość z wyjątkową odpornością na zmęczenie dla długotrwałej pracy silnika o wysokiej częstotliwości.

Precyzyjna obróbka i kontrola procesu

Pełny, zamknięty układ sterowania zapewnia wysoką precyzję i spójność partii:

● Tolerancja otworu wewnętrznego kontrolowana do ±0,005 mm; wyposażony we współrzędnościową maszynę pomiarową, tester okrągłości, monitor konturu i statystyczną kontrolę procesu SPC.

● Ściśle kontrolowane środowisko przetwarzania w celu ograniczenia wahań temperatury i wibracji; precyzyjne maszyny CNC i specjalne narzędzia zapewniają zgodność wymiarową.

● Pełna kontrola przychodzących materiałów, monitorowanie obróbki cieplnej w czasie rzeczywistym i 100% kontrola gotowego produktu, aby zapobiec wprowadzeniu na rynek produktów niezgodnych.

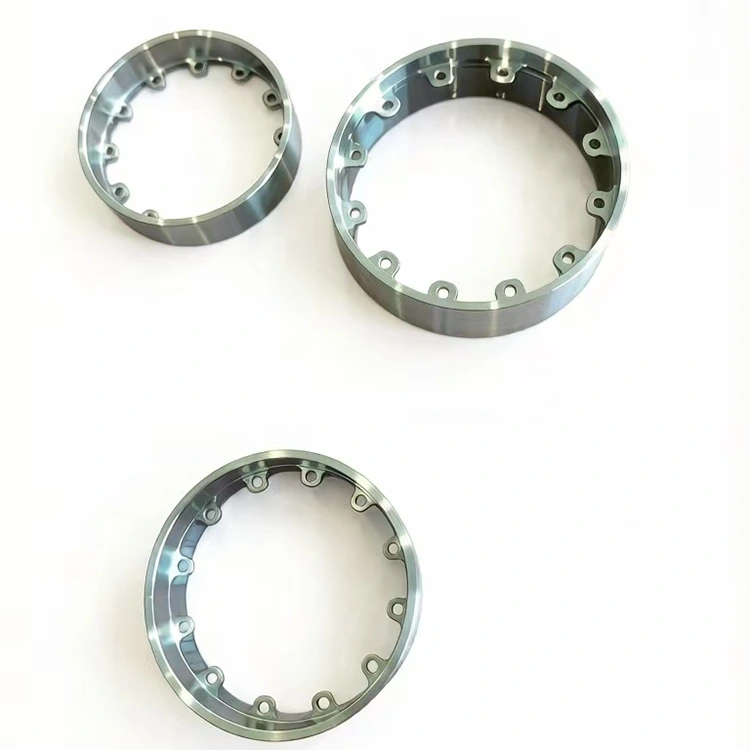

Obróbka powierzchniowa: W pełni automatyczne wykończenie czarnym tlenkiem

Wykorzystuje samodzielnie opracowaną formułę czarnego tlenku i w pełni automatyczną linię produkcyjną bez kontaktu ręcznego, aby uniknąć uszkodzeń i zanieczyszczeń:

● Zintegrowany proces automatycznego tlenkowania i suszenia poprawia odporność na korozję i rdzę zgodnie ze standardami branżowymi.

● Obsługuje niestandardową obróbkę powierzchni, w tym galwanizację, cynkowanie i niklowanie do specjalnych zastosowań.

Podstawowe zalety przedsiębiorstwa

Dzięki ponad 20-letniemu doświadczeniu w produkcji maszyn Haven zbudował kompletny system, od badań i rozwoju, produkcji i kontroli jakości po obsługę posprzedażną, tworząc zróżnicowaną konkurencyjność w produkcji jarzma silnika robota i skutecznie rozwiązując problemy klientów w zakresie zaopatrzenia, dostosowywania i produkcji masowej.

Wystarczająca pojemność i stabilna dostawa

● 120 precyzyjnych maszyn CNC, 1 w pełni automatyczna linia czyszcząca, 25 profesjonalnych techników.

● Miesięczna wydajność: 30 000 sztuk; bieżąca sprzedaż miesięczna: 10 000–20 000 sztuk, pozostawiając 40–50% pojemności na zamówienia masowe i pilne.

● Niezawodny łańcuch dostaw w Zhejiang zapewnia krótkie terminy dostaw surowców i stabilne dostawy w przypadku ciągłej produkcji na dużą skalę, obejmującej wiele odmian.

W pełni zautomatyzowana kontrola jakości i prawie zerowa defektów

● 25 automatycznych urządzeń kontrolnych do pełnowymiarowych badań od materiałów przychodzących po wyroby gotowe.

● 100% kontrola jakości online; wskaźnik przepustowości produkcji 99,99%, wskaźnik przepustowości fabryki 100%.

● Certyfikat ISO9001 i IATF16949; pełna identyfikowalność produkcji z doskonałą spójnością i niezawodnością.

Profesjonalne wsparcie techniczne i silne dostosowanie

● Dedykowany zespół techniczny specjalizujący się w optymalizacji i projektowaniu procesów jarzmowych.

● Szybka reakcja na personalizację: produkcja oparta na rysunkach, określone materiały i obróbka powierzchni.

● Kompleksowe wsparcie od konsultacji projektowych, optymalizacji procesów i produkcji próbnej małych partii po produkcję masową, skracając cykle rozwojowe i redukując koszty.

Zgodność środowiskowa i kontrola kosztów

● Pełna zgodność z dyrektywami UE ROHS i REACH dzięki kompletnym raportom certyfikacyjnym.

● Zautomatyzowana produkcja ogranicza interwencję ręczną i poprawia wykorzystanie materiałów, kontrolując koszty, osiągając jednocześnie niskie zużycie energii i niską emisję odpadów, równoważąc efektywność środowiskową i opłacalność.

Klienci współpracujący i modele partnerstwa

Nasze jarzmo silnika robota od dawna zaopatruje wiodące przedsiębiorstwa krajowe i międzynarodowe, w tym Samsung, Haier i Nidec, w stabilną współpracę strategiczną od ponad dekady. Jakość produktów i usług cieszą się dużym uznaniem dzięki wysokim wskaźnikom wykupu.

Obsługujemy wiele modeli współpracy:

● Zakupy masowe standaryzowanych produktów

● Produkcja na zamówienie na podstawie rysunków klienta

● Przykładowa produkcja dla specjalnych specyfikacji

Zapraszamy klientów na całym świecie do odwiedzenia naszej fabryki w celu kontroli i współpracy biznesowej. Opierając się na naszym dojrzałym systemie produkcyjnym i sile technicznej, pomagamy klientom obniżyć koszty rozwoju, testowania, produkcji i obsługi posprzedażnej, aby osiągnąć długoterminowe, korzystne dla obu stron wyniki.
