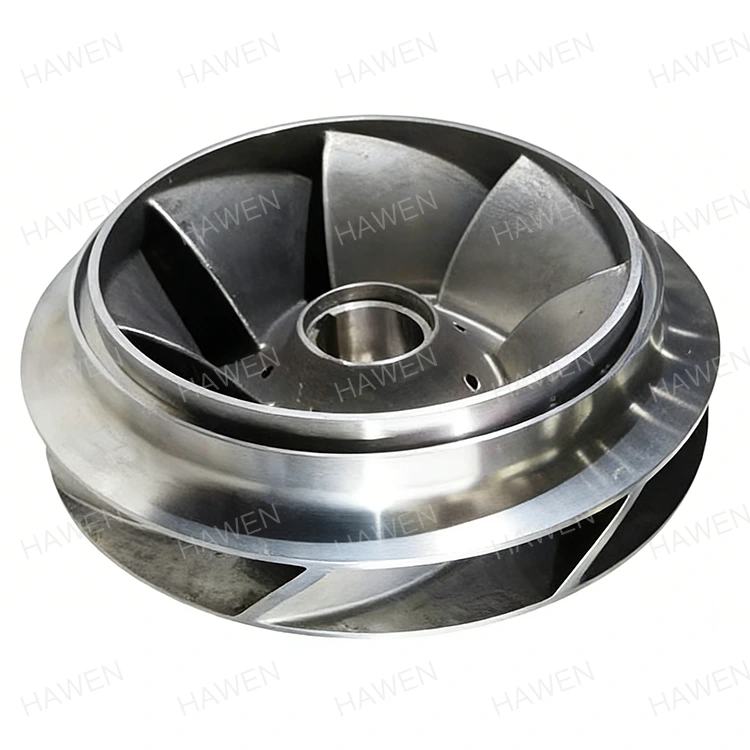

Wirnik ze stali nierdzewnej z odlewu inwestycyjnego

HAWEN jest wiodącym chińskim producentem i dostawcą specjalizującym się w niestandardowych zespołach wirników ze stali nierdzewnej odlewanych metodą inwestycyjną do pomp przemysłowych o dużej wytrzymałości. Zaprojektowane tak, aby wytrzymać media silnie korozyjne, środowiska kwaśne i roztwory soli, komponenty te zapewniają zoptymalizowaną wydajność hydrauliczną i stabilność dynamiczną. Wykorzystując wysokiej jakości stopy — w tym 304, 316 i 2205 Duplex — nasz proces produkcyjny gwarantuje precyzyjne tolerancje, płynne przejścia płynu i minimalne koszty konserwacji. Współpracuj z naszym zespołem inżynierów, aby uzyskać niezawodne rozwiązania OEM zaprojektowane w celu przedłużenia żywotności sprzętu w trudnych warunkach pracy.

Technologia precyzyjnego odlewania złożonych konstrukcji wirników

Nowoczesne przemysłowe systemy transportu płynów, wysokociśnieniowe pompy do procesów chemicznych i wyspecjalizowane morskie systemy cyrkulacyjne wymagają precyzyjnej geometrii wewnętrznych łopatek, zrównoważonych profili dynamicznych i gładkich przejść przepływu hydraulicznego. Tradycyjne metody odlewania w piasku lub wieloczęściowe konstrukcje spawane często zawodzą, gdy próbuje się wytworzyć skomplikowane kanały wewnętrzne bez wprowadzania chropowatości powierzchni, niedokładności wymiarowych lub słabości konstrukcyjnej. Wdrożenie odlewania metodą traconego zolu krzemionkowego eliminuje te ograniczenia inżynieryjne poprzez replikację złożonych modeli CAD z zachowaniem ścisłej dokładności wymiarowej bezpośrednio w litym metalu.

To precyzyjne podejście do produkcji eliminuje tradycyjne linie połączeń i punkty koncentracji naprężeń, tworząc jednolitą strukturę, która optymalizuje dynamikę płynu od momentu wejścia medium do ucha ssącego aż do opuszczenia spirali wylotowej. Dzięki zastosowaniu form ceramicznych o dużej gęstości i technik odlewania wspomaganego próżniowo powstałe komponenty uzyskują kształty zbliżone do netto, co drastycznie zmniejsza konieczność intensywnego usuwania metalu po odlewaniu.

Skomplikowana geometria i płynne ścieżki przepływu

• Precyzja łopatek hydraulicznych:Dokładnie odwzorowuje złożone, trójwymiarowo zakrzywione łopatki, aby płynnie prowadzić płyn, minimalizując straty tarcia wewnętrznego, ryzyko kawitacji i turbulencje marnujące energię.
• Integralność strukturalna:Zapewnia jednorodną strukturę ziaren metalu pozbawioną wewnętrznej porowatości gazowej, dziur skurczowych lub zimnych zamknięć, powszechnych w metodach odlewania niższej jakości.
• Efektywność kształtu zbliżonego do netto:Osiąga bardzo wąskie tolerancje wymiarowe bezpośrednio z ceramicznej formy skorupowej, oszczędzając surowiec stopowy i skracając dalsze cykle wykańczania CNC.
• Jednolita grubość ścianki:Utrzymuje stałe wymiary ścian w sekcjach osłoniętych i otwartych, zapewniając zrównoważony rozkład naprężeń pod wysokimi wewnętrznymi ciśnieniami hydraulicznymi.

Wszechstronne opcje konstrukcyjne

• Zamknięty projekt:Zawiera przednie i tylne osłony, które całkowicie zamykają kanały cieczy. Taka konfiguracja zapewnia maksymalną wydajność hydrauliczną i wysokie ciśnienie robocze podczas tłoczenia przezroczystych, nieagregujących płynów.
• Półotwarta konstrukcja:Zawiera wyłącznie tylną osłonę w połączeniu z otwartymi powierzchniami łopatek. Zapewnia optymalną równowagę wytrzymałości strukturalnej i prześwitu, zapobiegając gromadzeniu się cząstek podczas pompowania mediów o umiarkowanej zawartości cząstek stałych.
• Otwarty projekt:Całkowicie eliminuje osłony przednie i tylne, odsłaniając łopatki bezpośrednio do obudowy. Układ ten został zaprojektowany specjalnie do pompowania ciężkich zawiesin, cieczy o dużej lepkości lub płynów zawierających długie włókna.

Kluczowe zalety materiału ze stali nierdzewnej

Wybór materiału służy jako podstawowa obrona przed przedwczesnymi awariami mechanicznymi, korozją galwaniczną i degradacją chemiczną w agresywnym środowisku cieczy. Zastosowanie wysokiej jakości formuł stopowych zapewnia, że ​​wewnętrzne komponenty zachowują integralność strukturalną, gładkość powierzchni i stabilność wymiarową nawet w przypadku ciągłego narażenia na działanie agresywnych chemikaliów, słonawej wody lub ekstremalnych temperatur roboczych.

Wybór wirnika ze stali nierdzewnej odlewanego metodą traconego paliwa zamiast konwencjonalnej stali węglowej lub żeliwa drastycznie zmniejsza całkowite koszty cyklu życia poprzez wydłużenie czasu ciągłej pracy i zmniejszenie częstotliwości nieplanowanych przestojów systemu. Wrodzona zawartość chromu tworzy samonaprawiającą się pasywną warstwę tlenku, która izoluje leżącą pod spodem metalową osnowę przed ciągłym atakiem chemicznym.

Gatunki stopów i korzyści w zakresie wydajności

• Stop klasy 304:Służy jako wszechstronna baza zapewniająca niezawodną odporność na ogólne utlenianie atmosferyczne, kwasy organiczne i neutralne ciecze stosowane w procesach przemysłowych.
• Stop klasy 316:Wzbogacony zawartością 2-3% molibdenu, gatunek ten wykazuje wyjątkową odporność na korozję wżerową i szczelinową w mediach bogatych w chlorki, rozpuszczalnikach i kwaśnych strumieniach procesowych.
• Stop dupleksowy 2205:Łączy w sobie mieszaną mikrostrukturę austenityczno-ferrytyczną, aby zapewnić dwukrotnie większą granicę plastyczności w porównaniu z konwencjonalnymi stopami austenitycznymi oraz doskonałą odporność na pękanie korozyjne naprężeniowe w środowiskach wody morskiej o wysokim zasoleniu.

Proces produkcyjny i kontrola jakości

Dostarczanie komponentów o wysokiej wydajności do wymagających zastosowań przemysłowych wymaga rygorystycznej kontroli jakości na każdym etapie produkcji. Od początkowego wtrysku modeli wosku o wysokiej czystości po ostateczną weryfikację wyważenia dynamicznego, każdy etap produkcji podlega ustandaryzowanym protokołom zapewnienia jakości.

Zaawansowane techniki odlewnicze zapewniają, że skład chemiczny ściśle odpowiada międzynarodowym specyfikacjom materiałowym, podczas gdy zautomatyzowany sprzęt do badań nieniszczących wykrywa ukryte wady wewnętrzne, zanim gotowe produkty opuszczą halę produkcyjną.

Protokoły weryfikacji i inspekcji

• Spektrograficzna analiza ciepła:Każda partia stopu poddawana jest optycznej spektrometrii emisyjnej w celu sprawdzenia, czy skład pierwiastkowy jest dokładnie zgodny z normami materiałowymi ASTM, DIN i ISO.
• Pomiar współrzędnych 3D:Precyzyjna kontrola CMM weryfikuje krytyczne wymiary, kąty ostrzy, średnice oczek i konfiguracje piast w oparciu o dokładne rysunki techniczne klienta.
• Wyważanie dynamiczne ISO 1940:Każda jednostka jest wyważana dynamicznie zgodnie ze standardami G6.3 lub wyższymi na zautomatyzowanych platformach wyważających, aby wyeliminować wibracje obrotowe, zmniejszyć naprężenia łożysk i zapewnić cichą pracę pompy.
• Chemiczna pasywacja powierzchni:Gotowe części poddawane są kontrolowanemu trawieniu kwasem i pasywacji w celu usunięcia wolnych cząstek żelaza, wzbogacając ochronną warstwę powierzchniową tlenku chromu.
• Badania nieniszczące (NDT):W krytycznych strefach naprężeń stosuje się kontrolę penetracyjną barwnika i badanie barwnika w płynie, aby zagwarantować całkowitą wolność od mikropęknięć lub dziurek powodujących uszkodzenie powierzchni.

Korzyści w zakresie wydajności w zastosowaniach płynnych

Zintegrowanie wirnika ze stali nierdzewnej odlewanego metodą traconego paliwa z przemysłowymi systemami transportu płynów bezpośrednio zapewnia znaczną wydajność operacyjną, niższe zużycie energii i dłuższą żywotność maszyn. Gładkie wewnętrzne kanały płynu znacznie zmniejszają wewnętrzny opór płynu, umożliwiając napędom elektrycznym pracę z maksymalną wydajnością w różnych punktach pracy.

Co więcej, wysoka twardość mechaniczna i wytrzymałość wysokiej jakości stopów stali nierdzewnej zapewniają wyjątkową odporność na erozję kropelkową i miejscowe wżery kawitacyjne, zapewniając, że pompa zachowa swoje pierwotne parametry podnoszenia i wydajności przez lata ciągłej pracy.

Wpływ operacyjny

• Wydłużone okresy międzyobsługowe:Wyjątkowa odporność na zużycie chroni przed erozją spowodowaną przepływem cieczy z dużą prędkością i drobnymi cząstkami zawieszonymi.
• Niższy całkowity koszt posiadania:Minimalne zanieczyszczenia powierzchni i zerowy osad rdzy przekładają się na mniejszą liczbę interwencji konserwacyjnych, mniejsze zużycie części zamiennych i zminimalizowane przestoje operacyjne.
• Stała wydajność hydrauliczna:Stabilna geometria łopatek zapobiega degradacji przepływu w długich cyklach operacyjnych, zapewniając przewidywalne natężenia przepływu w procesie i stabilne profile ciśnienia w systemie.
• Redukcja wibracji:Precyzja dynamicznego wyważenia zapobiega uginaniu się wału, chroniąc uszczelnienia mechaniczne i łożyska napędowe przed przedwczesnym zużyciem mechanicznym.

Zastosowania przemysłowe

Zaprojektowane z myślą o maksymalnej niezawodności w infrastrukturze krytycznej i trudnych warunkach przemysłowych, te precyzyjnie odlewane komponenty działają nienagannie w szerokim spektrum wymagających sektorów, w których awaria komponentów nie wchodzi w grę.

• Uzdatnianie i odsalanie wody przemysłowej:Wysokociśnieniowe systemy zasilania metodą odwróconej osmozy, obieg wody słonawej i urządzenia do przetwarzania poboru wody morskiej.
• Przetwarzanie chemiczne i petrochemiczne:Bezpieczne postępowanie ze stężonymi kwasami, roztworami zasad, rozpuszczalnikami organicznymi i żrącymi strumieniami obejściowymi substancji chemicznych.
• Maszyny morskie i offshore:Krytyczne obwody chłodzenia wody morskiej, zarządzanie zęzami, systemy przenoszenia balastu i zespoły pomp przeciwpożarowych na platformach morskich.
• Przetwórstwo żywności, napojów i nabiału:Higieniczne przenoszenie płynów jadalnych, koncentratów syropów i roztworów do płukania wymagających niezanieczyszczających, pasywowanych gładkich powierzchni.
• Produkcja farmaceutyczna i biotechnologiczna:Transfer ultraczystej cieczy i cyrkulacja bulionu reaktywnego, gdzie wysokie standardy wykończenia powierzchni zapobiegają przyleganiu bakterii.
• Przetwórstwo masy celulozowej, papieru i tekstyliów:Obsługa zawiesin włóknistych, agresywnych środków wybielających i wysokotemperaturowych płynów barwiących bez zatykania i korozji.

Dane techniczne

Możliwości operacyjne i parametry techniczne tej linii komponentów podsumowano w obszernej tabeli referencyjnej inżynierii poniżej:

Możliwość dostosowywania

Aby sprostać różnorodnym wymaganiom producentów maszyn OEM i globalnych projektów inżynieryjnych, kompleksowe usługi produkcji niestandardowej są dostępne bezpośrednio z cyfrowych zasobów projektowych lub fizycznych prototypów fizycznych. Korzystając z zaawansowanych narzędzi do modelowania 3D i symulacji płynów, zespoły inżynierów współpracują bezpośrednio z twórcami sprzętu w celu udoskonalenia kątów łopatek, połączeń piast i prześwitów osłon w celu uzyskania optymalnej wydajności w niestandardowych obudowach pomp.

Niezależnie od tego, czy chodzi o produkcję jednorazowych prototypów dla specjalistycznych układów płynów, czy też o skalowanie do masowej produkcji OEM, elastyczne konfigurowanie narzędzi i możliwości precyzyjnej obróbki gwarantują szybkie terminy realizacji i dokładną zgodność ze ścisłymi specyfikacjami tolerancji inżynieryjnych.

Niestandardowe opcje inżynieryjne

• Produkcja oparta na rysunku:Bezpośrednia produkcja w oparciu o dostarczone przez klienta rysunki 2D CAD, modele 3D STEP/IGES lub inżynierię odwrotną próbek fizycznych.
• Niestandardowe oprzyrządowanie do piast i wpustów:Dopasowane wymiary otworów wału, wielowypusty, mocowania gwintów i rowki wpustowe napędu pasują do zastrzeżonych interfejsów wału silnika.
• Profilowanie hydrauliczne:Modyfikacja liczby łopatek, kąta wylotu i geometrii osłony w celu optymalizacji krzywych przepływu głowicy dla określonych warunków pracy.
• Specjalistyczne powłoki powierzchniowe:Zastosowanie obróbki powierzchni odpornej na zużycie lub zmniejszającej tarcie w środowiskach z bardzo ściernymi szlamami.

Zalety porównawcze

Zrozumienie, jak różne stopy metali zachowują się w trudnych warunkach pracy, pomaga kierownikom zakładów i projektantom sprzętu w wyborze odpowiedniego materiału, który zapewni długotrwały sukces operacyjny. Poniższa tabela porównawcza przedstawia kluczowe różnice w wydajności pomiędzy powszechnymi stopami konstrukcyjnymi stosowanymi w produkcji sprzętu do płynów:

Dlaczego warto wybrać nas

Wybór odpowiedniego partnera produkcyjnego jest tak samo ważny, jak wybór odpowiednich surowców. Jako wyspecjalizowany ośrodek produkcyjny działający w oparciu o nowoczesne systemy zarządzania jakością, nasz zakład łączy zaawansowaną technologię odlewania metalurgicznego z kompleksowymi usługami precyzyjnego wykańczania, aby dostarczać komponenty o wysokiej wydajności na rynki światowe.

• Sprawdzone dziedzictwo produkcyjne:Głębokie korzenie inżynieryjne w precyzyjnej obróbce mechanicznej, wspierane przez nowoczesną infrastrukturę produkcyjną i dziesięciolecia postępu w branży.
• Solidna zdolność produkcyjna:Nowoczesne odlewnie i zautomatyzowane linie wykańczające CNC zdolne do obsługi produkcji na dużą skalę przy stabilnych harmonogramach realizacji.
• Wewnętrzna kontrola jakości:W pełni zintegrowane laboratoria inspekcyjne wyposażone w spektrografy CMM, OES, jednostki wyważania dynamicznego i zestawy do badań nieniszczących.
• Globalne wsparcie inżynieryjne:Doświadczone zespoły techniczne oferujące dedykowane wsparcie w zakresie doboru materiałów, szybkiego prototypowania i optymalizacji narzędzi od CAD do odlewnictwa.
• Kompleksowa identyfikowalność:Kompletna certyfikacja materiałowa, zapisy z inspekcji i raporty weryfikacji wymiarowej dostarczane z każdą partią produkcyjną.

Często zadawane pytania (FAQ)

P1: Jaka jest główna zaleta operacyjna wyboru odlewu metodą traconego zolu krzemionkowego w porównaniu z konwencjonalnym odlewaniem w piasku?

Odlewanie metodą traconego zolu krzemionkowego zapewnia znacznie gładsze wykończenie powierzchni (zwykle Ra 3,2 µm lub lepsze w stanie odlewu) i węższe tolerancje wymiarowe. Skutkuje to doskonałą wewnętrzną sprawnością hydrauliczną, niższym tarciem płynu, zmniejszonym ryzykiem kawitacji i minimalnymi pracami związanymi z obróbką po odlewaniu w porównaniu do szorstkich części odlewanych w piasku.

P2: Jaki gatunek stopu stali nierdzewnej należy wybrać do systemów pompowania wody morskiej o wysokim zasoleniu?

Podczas gdy klasa 316 zapewnia odpowiednią odporność na korozję dla ogólnych roztworów chlorków, stop 2205 Duplex jest wysoce zalecany do systemów stężonej wody morskiej, cyrkulacji na morzu i systemów odsalania. 2205 Duplex zapewnia doskonałą odporność na wżery, korozję szczelinową i pękanie korozyjne naprężeniowe, a także dwukrotnie większą mechaniczną granicę plastyczności w porównaniu ze standardowymi stopami serii 300.

P3: W jaki sposób wyważanie dynamiczne zgodnie z normą ISO 1940 poprawia trwałość sprzętu do płynów?

Wyważanie dynamiczne eliminuje asymetryczny rozkład masy w elemencie obrotowym. Wyważanie zgodnie ze standardami ISO 1940 G6.3 lub G2.5 drastycznie minimalizuje drgania promieniowe i osiowe podczas pracy, zapobiegając przedwczesnym uszkodzeniom łożysk pomp, mechanicznych uszczelnień wału i sprzęgieł napędu elektrycznego.

P4: Czy wirnik ze stali nierdzewnej z odlewu metodą traconego metalu można zmodyfikować tak, aby obsługiwał ciecze o dużej zawartości substancji stałych?

Tak. Określenie konfiguracji projektu półotwartego lub otwartego na etapie odlewania niestandardowego pozwala zmaksymalizować wewnętrzne luzy. Dzięki temu płyny zawierające zawieszone cząstki stałe, małe ciała stałe lub media włókniste mogą swobodnie przepływać przez obudowę pompy, nie powodując wewnętrznego zatykania ani szybkiej erozji łopatek.

P5: Jakie metody obróbki powierzchni są zalecane, aby zmaksymalizować odporność chemiczną?

Jako standardową praktykę zaleca się chemiczne trawienie i pasywację w celu usunięcia pozostałości zanieczyszczeń żelazem z powierzchni i optymalizacji naturalnej ochronnej warstwy tlenku chromu. W przypadku zastosowań higienicznych o wysokiej czystości można zastosować mechaniczne polerowanie lustrzane lub elektropolerowanie w celu zmniejszenia chropowatości powierzchni do Ra 0,4 µm, zapobiegając przyleganiu bakterii i gromadzeniu się kamienia.

P6: Jaka dokumentacja techniczna i raporty dotyczące zapewnienia jakości są dostarczane w przypadku zamówień niestandardowych?

Standardowa dokumentacja dostawy obejmuje certyfikaty walcowni materiałów chemicznych (EN 10204 3.1), arkusze kontroli wymiarów CMM, certyfikaty testów wyważania dynamicznego i zapisy procesu obróbki cieplnej w celu zapewnienia pełnej identyfikowalności materiałów i zgodności operacyjnej.
